Назначение и область применения

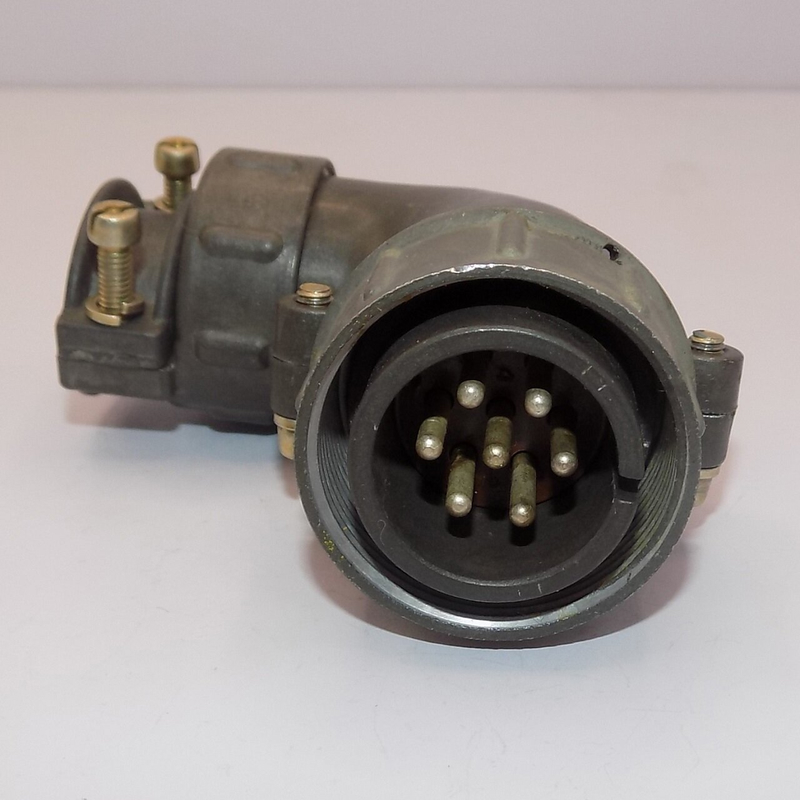

ШР28У7НГ9Н представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для монтажа с экранированными или неэкранированными кабелями и проводами в электрических цепях постоянного и переменного тока. Рабочий диапазон частот достигает 3 МГц, что позволяет использовать соединитель в низкочастотных трактах передачи сигналов и цепях электропитания. Амплитудное значение рабочего напряжения цепи составляет 850 В, поэтому вилка подходит для широкого спектра промышленного оборудования, контрольно-измерительной аппаратуры, систем автоматики и телекоммуникационных устройств.

Соединитель рассчитан как на внутреннее, так и на наружное применение в климатическом исполнении УХЛ. Это подтверждает устойчивость изделия к воздействию умеренного и холодного климата, включая эксплуатацию в неотапливаемых помещениях и под навесом.

Конструктивные особенности

Вилка ШР28У7НГ9Н относится к негерметичным разъёмам с резьбовым сочленением и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильное соединение с ответной частью и обеспечивает надёжную фиксацию при механических нагрузках.

Корпус имеет условный размер 28. Конструктивное исполнение с угловым патрубком (обозначение «У») позволяет подводить кабель под удобным углом, что особенно важно при ограниченном пространстве монтажа. Гайка патрубка предназначена для неэкранированного кабеля (обозначение «Н»).

Вилка оснащена семью контактами диаметром 2,5 мм. Покрытие контактов — никель, что подтверждается последней буквой «Н» в условном обозначении. Никелевое покрытие обеспечивает стабильное переходное сопротивление и защищает контактные поверхности от коррозии при длительном хранении и эксплуатации.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Количество контактов: 7 штук, диаметр контактов 2,5 мм.
• Сопротивление контакта: не более 1 мОм.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Максимальная общая токовая нагрузка: 175 А.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Амплитудное значение напряжения цепи: 850 В.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 300 метров в секунду за секунду (30 g).
• Ускорение механического удара одиночного действия: 5000 метров в секунду за секунду (500 g).
• Ускорение механического удара многократного действия: 350 метров в секунду за секунду (35 g).
• Атмосферное пониженное давление: 1,3 умноженное на 10 в минус четвёртой степени Па.
• Повышенная рабочая температура среды: плюс 60 градусов Цельсия.
• Пониженная рабочая температура среды: минус 60 градусов Цельсия.

Расшифровка условного обозначения

Полное обозначение ШР28У7НГ9Н читается следующим образом:

1. ШР — тип соединителя цилиндрический резьбовой.
2. 28 — условный размер корпуса.
3. У — конструктивное исполнение с угловым патрубком.
4. 7 — количество контактов.
5. Н — вид гайки патрубка для неэкранированного кабеля.
6. Г — вилка (ответная часть — розетка).
7. 9 — семь контактов диаметром 2,5 мм.
8. Н — покрытие контактов никелем.

Особенности применения

Вилка ШР28У7НГ9Н применяется в составе разъёмных соединений совместно с ответной розеткой соответствующего типоразмера. При монтаже следует учитывать, что соединитель негерметичный, поэтому для эксплуатации в условиях повышенной влажности или прямого попадания воды требуются дополнительные меры защиты. Изделие выдерживает значительные механические нагрузки, включая вибрацию и ударные воздействия, что позволяет использовать его в подвижных узлах оборудования, на транспорте и в промышленных установках.

Категория приёмки «5» подтверждает соответствие изделия установленным требованиям для данной группы соединителей. Вилка совместима со стандартными кабельными сборками и розетками серии ШР28, используемыми в радиоэлектронной аппаратуре, системах связи, измерительных комплексах и силовых цепях промышленного назначения.
