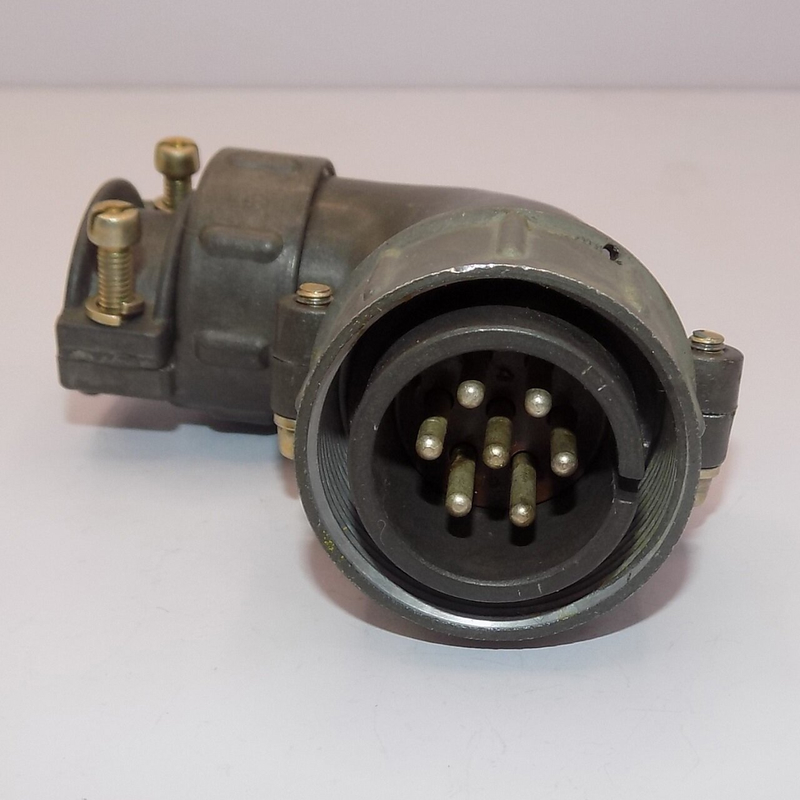

ШР28У7НГ9Н — это цилиндрический низкочастотный электрический соединитель вилочного типа (кабельная вилка) из серии ШР28.

Расшифровка обозначения

• ШР — тип соединителя.

• 28 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком.

• 7 — количество контактов (7 шт. диаметром 2,5 мм).

• Н — гайка патрубка для неэкранированного кабеля.

• Г — возможно, указание на групповое исполнение или вариант.

• 9 — диаметр контактов Ø 2,5 мм (семь контактов).

• Н — покрытие контактов никелем. +3

Технические характеристики

Соединитель предназначен для цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

• Максимальная токовая нагрузка на контакт — до 35 А, общая — до 175 А.

• Сопротивление изоляции — не менее 5000 МОм.

• Сочленения-расчленения — до 500 циклов.

• Наработка — минимум 1000 часов.

• Рабочая температура — от -60 до +60 °C.

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g). +3

Условия эксплуатации

Применяется в климатическом исполнении УХЛ (умеренный и холодный климат), негерметичный тип. Срок сохраняемости — 15 лет.
