Назначение соединителя ШР28У7НГ9

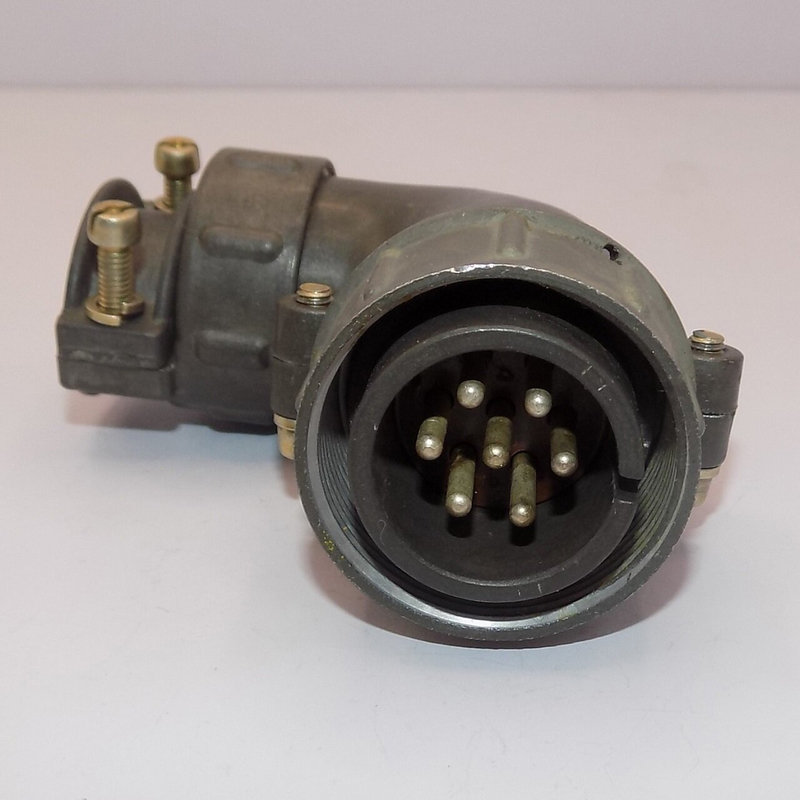

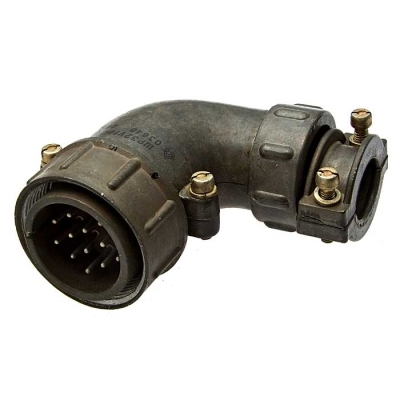

ШР28У7НГ9 — кабельная вилка с угловым патрубком, входящая в серию соединителей типа ШР и предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие обеспечивает электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Вилка рассчитана на эксплуатацию как с экранированными, так и с неэкранированными кабелями, что делает её универсальным решением для монтажа кабельных линий в составе блоков, стоек и пультов радиоэлектронной аппаратуры. Угловой патрубок позволяет располагать кабель под углом к оси сочленения, что упрощает прокладку в стеснённых условиях компоновки.

Технические характеристики

Основные параметры соединителя приведены ниже и определяют его применимость в конкретных схемах коммутации.

• Тип соединителя: ШР
• Условный размер корпуса: 28
• Конструктивное исполнение: угловой патрубок
• Количество контактов: 7
• Диаметр контактов: 2,5 миллиметра
• Покрытие контактов: серебро
• Сопротивление контактов: не более 1 мОм
• Максимальная токовая нагрузка на одиночный контакт: 35 ампер (в отдельных источниках указывается 25 ампер для общей нагрузки)
• Максимальная общая токовая нагрузка: 175 ампер
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет
• Условия эксплуатации: температура от минус 60 до плюс 60 градусов Цельсия, синусоидальная вибрация в диапазоне частот от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно для цепей с повышенной токовой нагрузкой. Высокое сопротивление изоляции подтверждает надёжное разделение соседних контактов и корпуса.

Показатели надёжности и ресурса

Заявленный ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов ориентированы на приборы, работающие в режиме периодического подключения и обслуживания. Срок сохраняемости не менее 15 лет позволяет хранить изделие в составе комплектующих длительное время без потери рабочих свойств при соблюдении условий хранения.

Применение и условия монтажа

Вилка ШР28У7НГ9 применяется для внутреннего и наружного монтажа в климатическом исполнении УХЛ при условии защиты от пыли и воды. Такое сочетание делает её пригодной для аппаратуры, эксплуатируемой в умеренном и холодном климате, включая установки, размещаемые вне отапливаемых помещений, но укрытые от прямого воздействия осадков и пыли.

Сочленение соединителей выполняется резьбовым способом с одношпоночной поляризацией. Резьбовое соединение обеспечивает механическую прочность стыка и устойчивость к вибрационным нагрузкам, а одношпоночная поляризация исключает неверную стыковку ответных частей и повреждение контактов.

1. Подготовка кабеля с учётом применения экранированного или неэкранированного исполнения.
2. Заведение кабеля через угловой патрубок и закрепление его в корпусе вилки.
3. Совмещение шпонки с пазом ответной части и завинчивание резьбовой муфты до упора.

При монтаже следует учитывать допустимую токовую нагрузку на контакты и общую нагрузку на соединитель, а также соблюдать температурный диапазон эксплуатации от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности

Корпус условного размера 28 с угловым патрубком определяет габаритные возможности компоновки и способ вывода кабеля. Семь контактов диаметром 2,5 миллиметра с серебряным покрытием рассчитаны на передачу токов до 35 ампер на одиночный контакт при общей нагрузке до 175 ампер.

Изделие относится к категории ШР28 и выпускается производителем Коннектор. Артикул позиции — 51415. Соединитель предназначен для использования в составе радиоэлектронной и радиотехнической аппаратуры и не требует специальных условий при соблюдении регламента монтажа и эксплуатации.
