Назначение и область применения

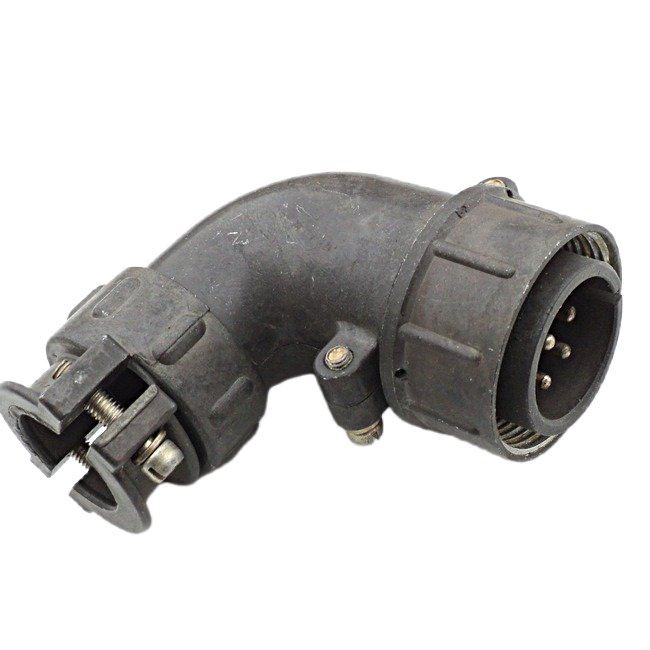

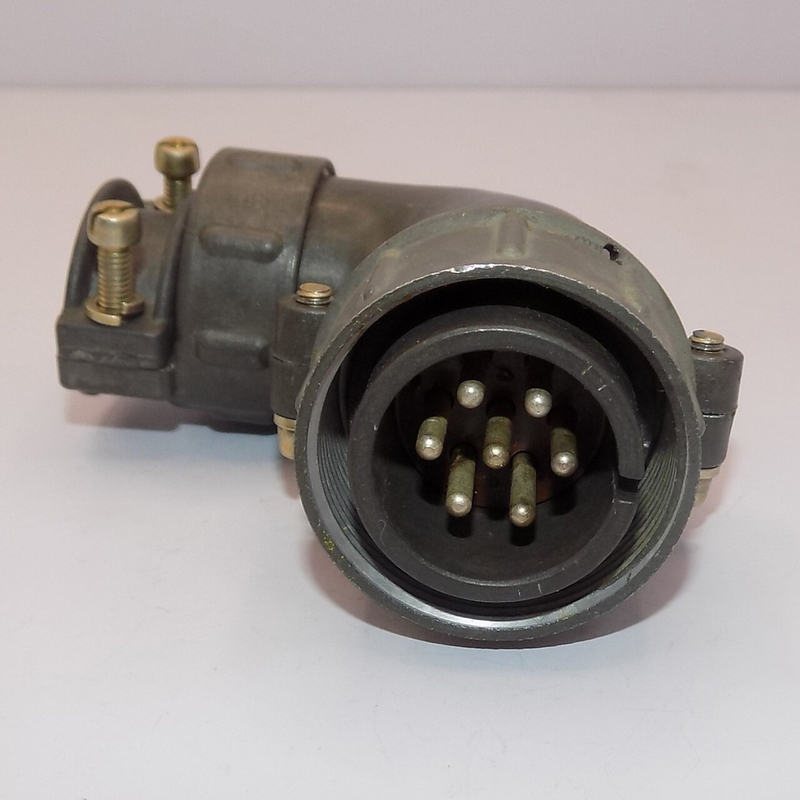

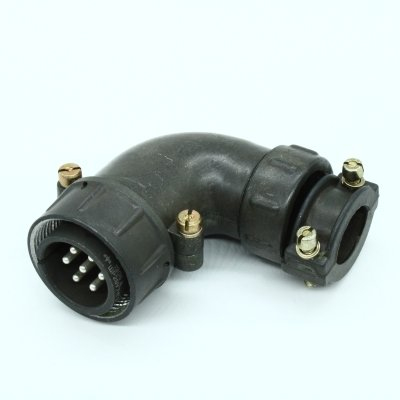

Кабельная угловая вилка ШР28У7НГ9 «1» относится к серии низкочастотных цилиндрических соединителей ШР с резьбовым сочленением. Изделие предназначено для коммутации электрических цепей в составе разъемных соединений промышленного, контрольно-измерительного и приборного оборудования. Угловое исполнение патрубка обеспечивает удобный подвод кабеля в условиях ограниченного монтажного пространства, а резьбовая фиксация ответной части гарантирует надежное удержание соединения при вибрационных и механических нагрузках.

Соединитель рассчитан на кабельный монтаж и применяется в блоках управления, распределительных устройствах, испытательных стендах и стационарной аппаратуре, где требуется разборность цепи и возможность оперативной замены жгута без демонтажа всего узла. Конструкция с одношпоночной поляризацией исключает ошибочную стыковку с ответной розеткой и защищает контакты от повреждений при неправильной ориентации.

Технические особенности конструкции

Маркировка изделия содержит полную информацию о его исполнении: ШР — серия соединителя, 28 — условный размер корпуса, У — угловой патрубок, 7 — число контактов, Н — для неэкранированного кабеля, Г — вилка, 9 — сочетание контактов. Расшифровка подтверждает, что данный разъем имеет семь штырьковых контактов и предназначен для работы с неэкранированным кабелем.

Корпус вилки выполнен из металлического сплава, обеспечивающего механическую прочность и защиту внутренних элементов. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость. Изолятор изготовлен из карболита — материала с высокими диэлектрическими свойствами и устойчивостью к нагреву. Контакты извлекаемые, что упрощает обслуживание, замену отдельных элементов и ремонт без полной разборки соединения.

Электрические и климатические параметры

• Количество контактов: 7
• Условный размер корпуса: 28
• Рабочий ток на контакт: до 25 А для контактов диаметром 2,5 мм
• Максимальное рабочее напряжение: до 850 В
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, отдельные исполнения допускают до плюс 100 градусов Цельсия

Монтаж и эксплуатация

Угловой патрубок вилки ориентирует вывод кабеля под углом к оси сочленения, что особенно востребовано при компоновке шкафов, пультов и приборных отсеков с плотной укладкой жгутов. Кабельная вилка устанавливается на конце многожильного неэкранированного кабеля методом пайки или обжима контактов с последующей фиксацией в изоляторе. Извлекаемая конструкция контактов позволяет проводить повторный монтаж при изменении схемы подключения.

Резьбовое сочленение с накидной гайкой требует контролируемого усилия затяжки и не рассчитано на частое соединение-разъединение под нагрузкой. При эксплуатации в диапазоне температур от минус 60 до плюс 60 градусов Цельсия вилка сохраняет стабильность электрических параметров. Сопротивление изоляции не менее 5000 МОм подтверждает возможность применения в цепях с повышенными требованиями к утечкам тока.

Дополнительные сведения

Изделие относится к категории ШР28 и имеет артикул 80524. Серия ШР широко использует единую систему условных обозначений, что позволяет подбирать ответные розетки и другие элементы с одинаковым размером корпуса и числом контактов. Угловое исполнение с маркировкой «У» отличается от прямого варианта только геометрией патрубка, сохраняя полную взаимозаменяемость по электрической части с прямыми вилками той же серии.
