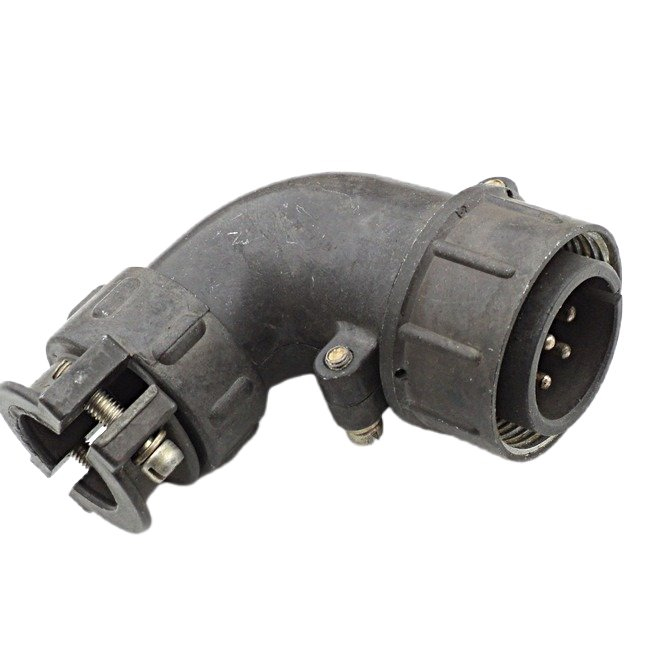

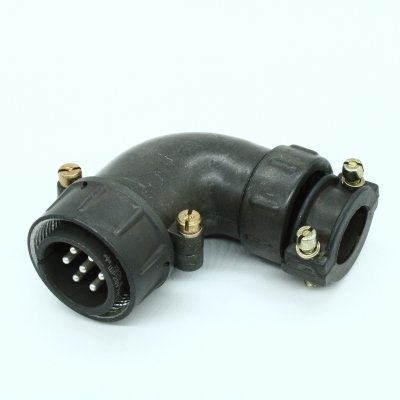

ШР28У7НГ9 — это кабельная угловая вилка серии ШР, предназначенная для соединения в низкочастотных электрических цепях. По маркировке: ШР — тип соединителя, 28 — условный размер корпуса, У — угловой патрубок, 7 — число контактов, Н — гайка для неэкранированного кабеля, Г — вилка, 9 — сочетание контактов.

Основные особенности

• Тип: кабельная вилка с угловым патрубком.

• Количество контактов: 7.

• Контакты: штырьевые, круглые, с серебряным покрытием.

• Корпус: металлический, обычно из алюминиевого сплава, с оксидированным покрытием.

• Поляризация корпуса: одношпоночная.

Технические параметры

• Номинальный ток на контакт: до 25 А.

• Максимальное рабочее напряжение: до 850 В.

• Сопротивление контактов: не более 1 мОм для контактов диаметром 2,5 мм.

• Сопротивление изоляции: 5000 МОм.

• Диапазон рабочих температур: примерно от -60 до +60 °C, у отдельных поставщиков указывается до +100 °C.

Где применяется

Такой разъём используют в промышленной и аппаратной проводке, когда нужен прочный разборный соединитель для кабеля с угловым вводом. Он подходит для монтажа в местах, где важно уменьшить изгиб кабеля и сэкономить пространство возле оборудования.

Что важно знать по обозначению

Обозначение «ШР28У7НГ9» читается как конкретная модификация в семействе ШР, и именно сочетание «У7НГ9» задаёт исполнение корпуса, число контактов и вариант контактной группы. При этом в каталогах изделие может проходить как «вилка кабельная угловая» или «кабельная вилка с угловым патрубком».
