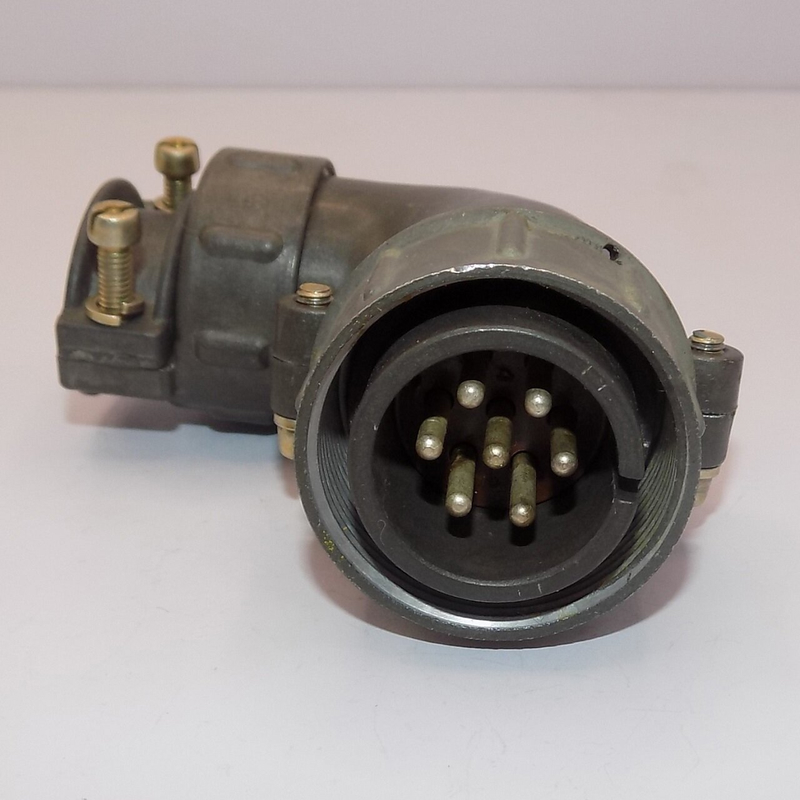

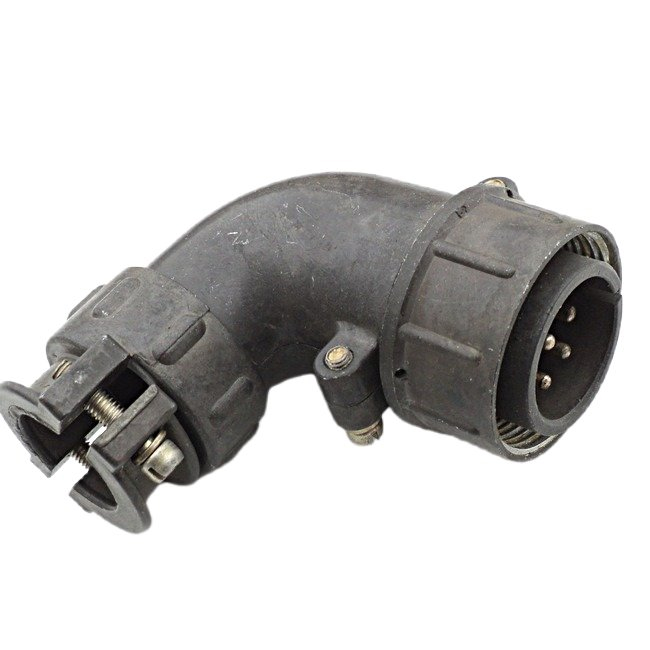

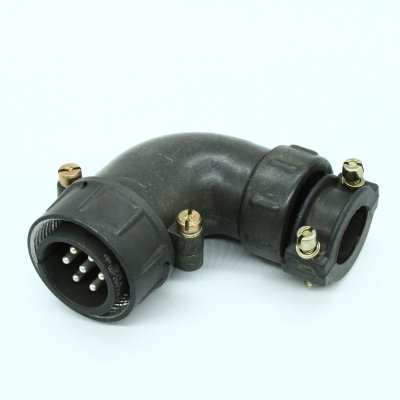

ШР28У7НГ9 — это кабельная угловая вилка серии ШР, предназначенная для соединения в электрических цепях, где нужен вывод кабеля под углом. По маркировке это соединитель с условным размером корпуса 28, 7 контактами и исполнением для неэкранированного кабеля.

Что означает обозначение

• ШР — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• У — угловой патрубок, то есть кабель выходит под углом.

• 7 — число контактов.

• Н — вариант для неэкранированного кабеля.

• Г — вилка, то есть разъём с штырьковыми контактами.

Основные характеристики

Для этой модели обычно указывают штырьковые контакты, серебряное покрытие контактов и металлический корпус из алюминиевого сплава с защитным покрытием. Рабочий диапазон температур у разных источников приводится примерно от -60 до +60 °C или до +100 °C, в зависимости от исполнения и документации поставщика. Также встречаются данные о максимальном рабочем напряжении до 850 В и рабочем токе до 25 А на контакт для контактов диаметром 2,5 мм.

Конструкция и применение

Это разъём для монтажа на кабель, рассчитанный на резьбовое сочленение и одношпоночную поляризацию корпуса, чтобы исключить неправильную стыковку. Угловой патрубок удобен там, где нужен компактный ввод кабеля и защита от перегиба у места подключения. Такие вилки применяют в промышленной аппаратуре, приборах, блоках питания и другом низкочастотном оборудовании.

Практически важно

При подборе обычно смотрят на три вещи: тип контактов, исполнение патрубка и совместимость по размеру корпуса и сочетанию контактов. Для этой модели важно, что она рассчитана именно на 7 контактов и угловое кабельное исполнение, поэтому с прямыми вариантами серии она не всегда взаимозаменяема без проверки документации. Мы можем дальше кратко разобрать именно распиновку, габариты или варианты сочленения этой вилки.
