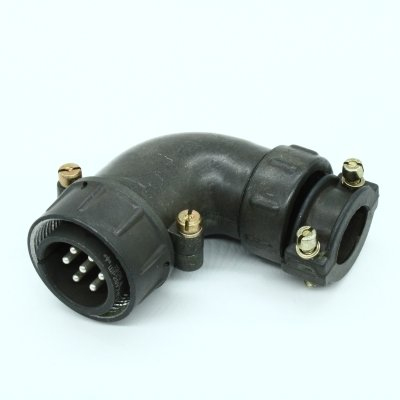

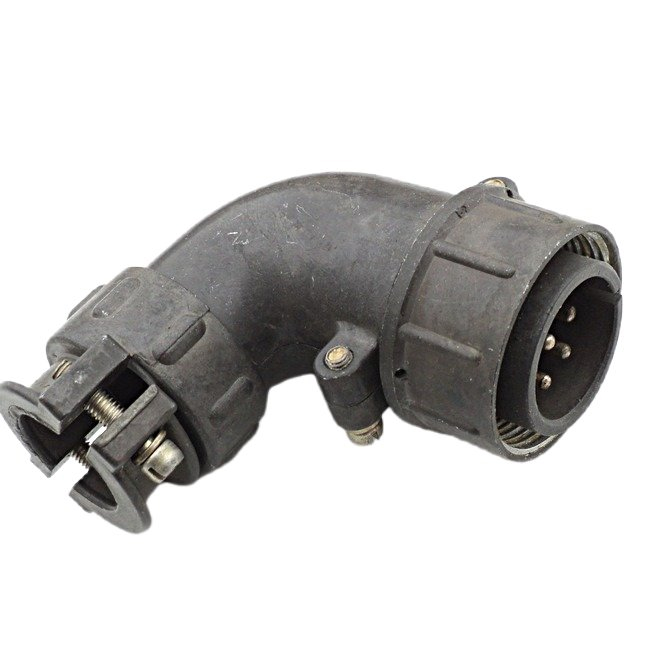

ШР28У7НГ9 — это кабельная угловая вилка серии ШР с условным размером корпуса 28 и 7 контактами. Она предназначена для соединения и разъединения электрических цепей в низкочастотной аппаратуре, обычно в условиях повышенной вибрации и широкого диапазона температур.

Основные особенности

• Тип соединителя: цилиндрический низкочастотный, кабельная вилка.

• Исполнение: угловой патрубок, что удобно при выводе кабеля под 90 градусов.

• Контакты: 7 штырьковых контактов, сочетание 9, с серебряным покрытием контактов.

• Материалы: корпус из алюминиевого сплава с оксидированием, контакты латунные с серебрением.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В.

• Рабочий ток на контакт зависит от диаметра контактов; для исполнения с контактами Ø 2,5 мм указывают до 25 А, а в общих каталогах по серии встречаются значения до 50 А для других типоразмеров контактов.

• Сопротивление изоляции: не менее 5000 МОм.

Конструкция и размеры

• Условный размер корпуса: 28.

• Габариты корпуса по одному из каталогов: диаметр около 38,5 мм, длина 76,4 мм, высота 78 мм.

• Масса изделия: около 110 г.

• Тип монтажа: на кабель, с угловым патрубком; для неэкранированного кабеля встречается исполнение с гайкой для такого кабеля.

Условия работы

• Диапазон рабочих температур: от -60 до +60 °C в одном из паспортных описаний, а в другом каталоге указывается до +100 °C в зависимости от исполнения.

• Соединитель рассчитан на работу в цепях постоянного и переменного тока, в том числе до 3 МГц в некоторых описаниях серии.

• По каталожным данным, изделие имеет повышенную стойкость к вибрациям, ударам и воздействию внешней среды.

Как обычно читается маркировка

• ШР — серия соединителя.

• 28 — условный размер корпуса.

• У — угловой патрубок.

• 7 — количество контактов.
