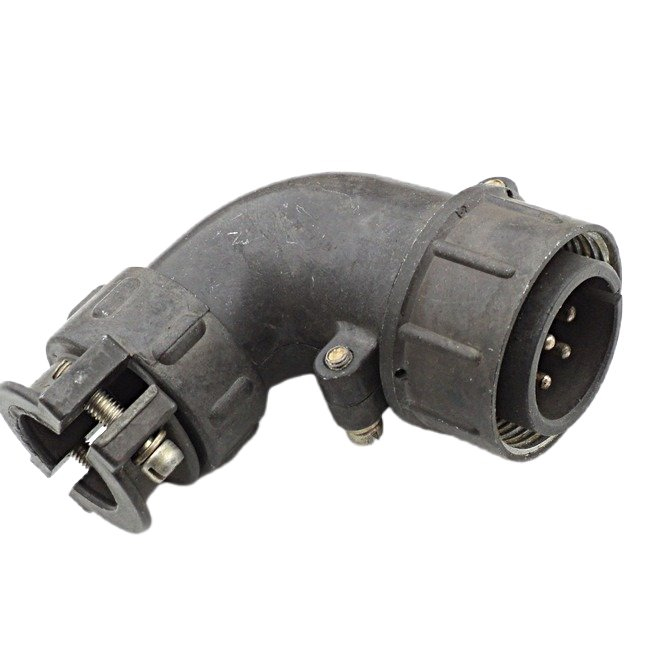

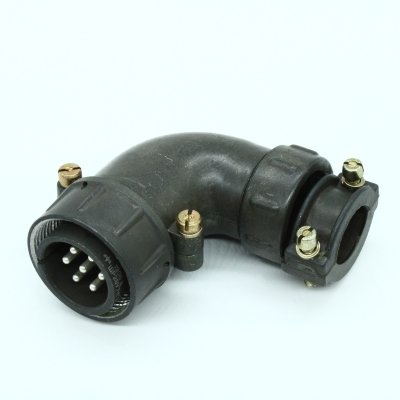

ШР28У7НГ9 — это кабельная вилка серии ШР с угловым патрубком , предназначенная для соединения и разъединения электрических цепей в промышленной и радиоэлектронной аппаратуре. Судя по обозначению, это соединитель с условным размером корпуса 28, на 7 контактов, для неэкранированного кабеля, с исполнением «Г» как вилка.

Что означает обозначение

• ШР — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• У — угловое исполнение кабельной части, то есть кабель выходит под углом.

• 7 — число контактов.

• Н — вариант для неэкранированного кабеля.

• Г — вилка.

• 9 — сочетание контактов, рассчитанное на контактную группу с диаметром 2,5 мм.

Основные характеристики

• Количество контактов: 7 .

• Диаметр контактов: 2,5 мм .

• Рабочий ток на контакт: до 25 А .

• Максимальное рабочее напряжение: до 850 В .

• Сопротивление изоляции: не менее 5000 МОм .

• Контакты: латунные, с серебряным покрытием .

• Корпус: алюминиевый сплав , с оксидированием.

• Рабочий температурный диапазон: от -60 до +60 °C .

Конструкция и применение

Это разъем цилиндрического типа, который обычно применяют для надежного соединения кабелей, блоков и узлов аппаратуры, где важно прочное сочленение и устойчивость к вибрации. Угловой патрубок удобен там, где нужен ввод кабеля с боковым выводом и ограничено пространство за приборной панелью.
