Назначение соединителя ШР28У7НГ9

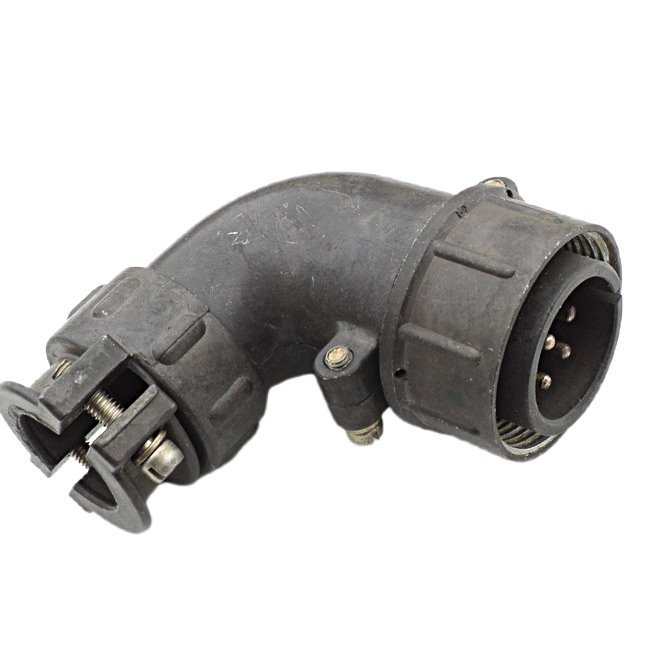

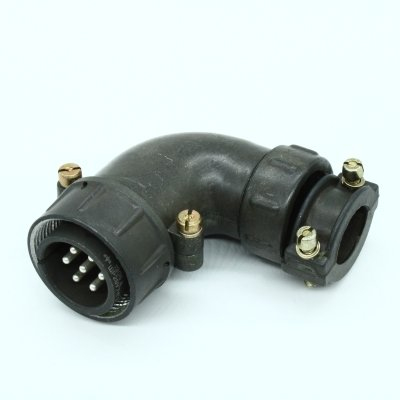

ШР28У7НГ9 представляет собой кабельную вилку углового исполнения из серии цилиндрических соединителей ШР. Изделие предназначено для работы в электрических и радиоэлектронных цепях постоянного и переменного тока, где требуется оперативное соединение и разъединение кабелей, блоков и узлов аппаратуры. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом, что особенно востребовано при монтаже в условиях ограниченного пространства, в стойках, шкафах и корпусах оборудования.

Вилка рассчитана на неэкранированный кабель и применяется в составе общепромышленной, радио- и электротехнической аппаратуры. Изделие совместимо с блочными ответными частями той же серии и смежных семейств, выпускаемых по соответствующим техническим условиям. Благодаря прочной конструкции и стабильным электрическим параметрам соединитель подходит для эксплуатации в стационарных и подвижных установках.

Расшифровка обозначения

Маркировка ШР28У7НГ9 содержит полную информацию о конструктивном исполнении и электрической схеме соединителя:

• ШР — серия цилиндрических соединителей с резьбовым или байонетным сочленением;
• 28 — условный размер корпуса, определяющий габаритные и присоединительные параметры;
• У — угловой патрубок для вывода кабеля под углом;
• 7 — количество контактов в соединителе;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка, ответная часть с контактными штырями;
• 9 — сочетание контактов, определяющее схему их размещения в изоляторе.

Подтверждённые особенности конструкции

Соединитель оснащён семью контактами штырькового исполнения. Контакты выполнены из латуни и имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и устойчивость к окислению. Корпус изготовлен из алюминиевого сплава с оксидированием, что придаёт изделию механическую прочность и защиту от коррозии. Поляризация корпуса одношпоночная, исключающая неправильное сочленение с ответной частью. Конструкция предусматривает возможность извлечения контактов, что упрощает ремонт и замену отдельных элементов.

Габаритные параметры изделия: диаметр корпуса 38,5 мм, длина 76,4 мм, высота 78 мм, масса около 110 г. Угловой патрубок позволяет компактно располагать кабель в монтажном пространстве и снижает механическую нагрузку на место ввода.

Электрические и эксплуатационные параметры

Для данной модели указываются следующие рабочие характеристики:

• рабочий ток до 25 А на контакт;
• сопротивление контактов не более 1 мОм для контактов диаметром 2,5 мм;
• максимальное рабочее напряжение для серии ШР до 850 В;
• сопротивление изоляции не менее 5000 МОм.

По устойчивости к механическим воздействиям соединители данной серии рассчитаны на вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g. Это позволяет использовать изделие в аппаратуре, подверженной значительным динамическим нагрузкам.

Применение и практическое значение

ШР28У7НГ9 востребован в промышленной электронике, радиоаппаратуре и электротехнических установках, где требуется надёжный разъёмный контакт и механически прочное соединение. Угловое исполнение упрощает прокладку кабельных трасс в стеснённых условиях, а серебряное покрытие контактов обеспечивает стабильную проводимость при токах до 25 А на контакт.

Изделие выбирают для задач, где важны прочность, ремонтопригодность, устойчивость к вибрации и долговременная стабильность электрического соединения. Соединитель пригоден для многократных циклов сочленения и расчленения, что делает его удобным решением для контрольно-измерительной аппаратуры, испытательных стендов и промышленного оборудования.
