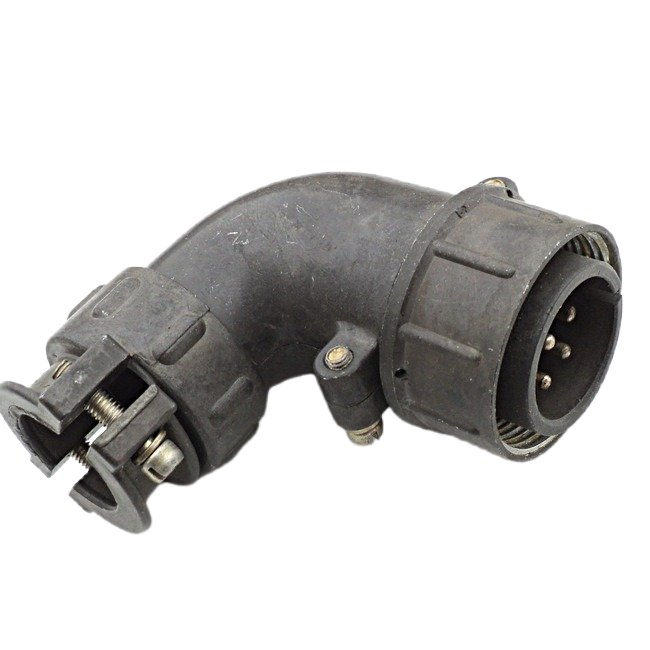

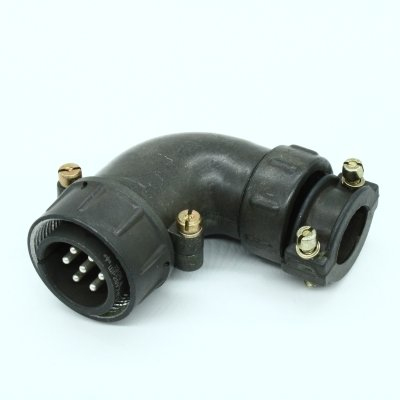

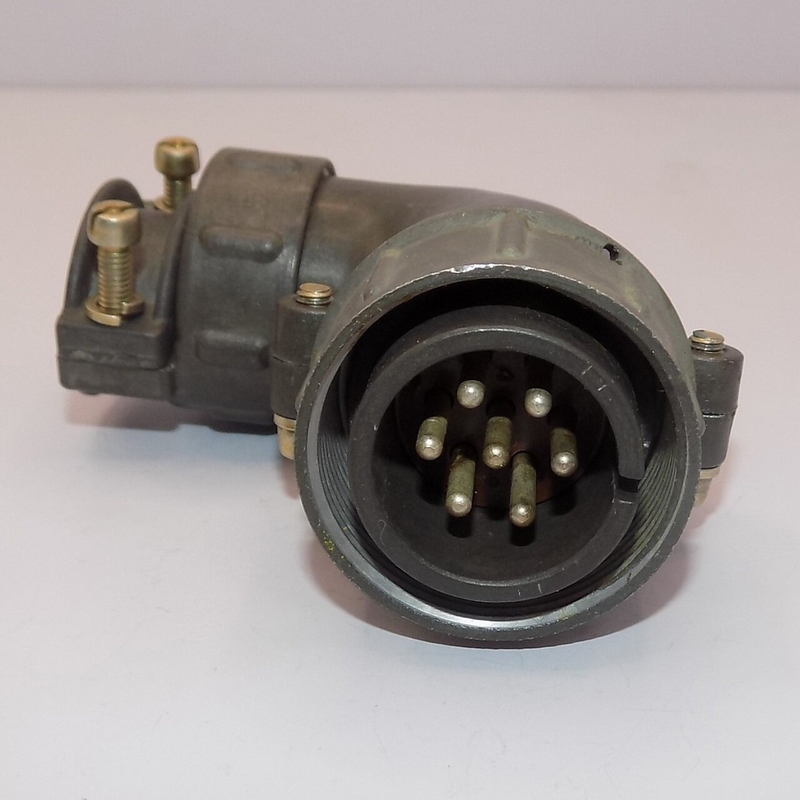

ШР28У7НГ9 — это кабельная вилка серии ШР, углового исполнения, для соединения с ответной блочной частью резьбовым способом. Она относится к цилиндрическим низкочастотным соединителям общего назначения и применяется в радиоэлектронной и электротехнической аппаратуре.

Что означает маркировка

• ШР — серия соединителя.

• 28 — условный размер корпуса.

• У — угловой патрубок.

• 7 — 7 контактов.

• Н — для неэкранированного кабеля.

• Г — вилка.

• 9 — сочетание контактов.

Основные характеристики

• Количество контактов: 7.

• Рабочий ток: до 25 А на контакт.

• Максимальное рабочее напряжение: до 850 В.

• Частота цепей: до 3 МГц.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Температурный диапазон: от -60 до +60 °C.

Конструкция

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — бакелитовый, контакты — латунные с серебряным покрытием. Соединитель имеет резьбовое сочленение, пайку как способ электрического монтажа и одношпоночную поляризацию корпуса.

Где применяется

Такой разъем используют для соединения и разъединения проводов, кабелей, узлов и блоков в аппаратуре, где нужен надежный разъемный контакт при механической прочности и устойчивости к вибрации. Он рассчитан на эксплуатацию в сложных условиях, включая вибрацию, удары и широкий диапазон температур.

Практическая особенность

Если смотреть на саму маркировку, важнее всего две вещи: это кабельная угловая вилка и она рассчитана именно на 7-контактное исполнение серии ШР28. Для подбора пары нужно сверять не только число контактов, но и сочетание контактов и тип ответной части.
