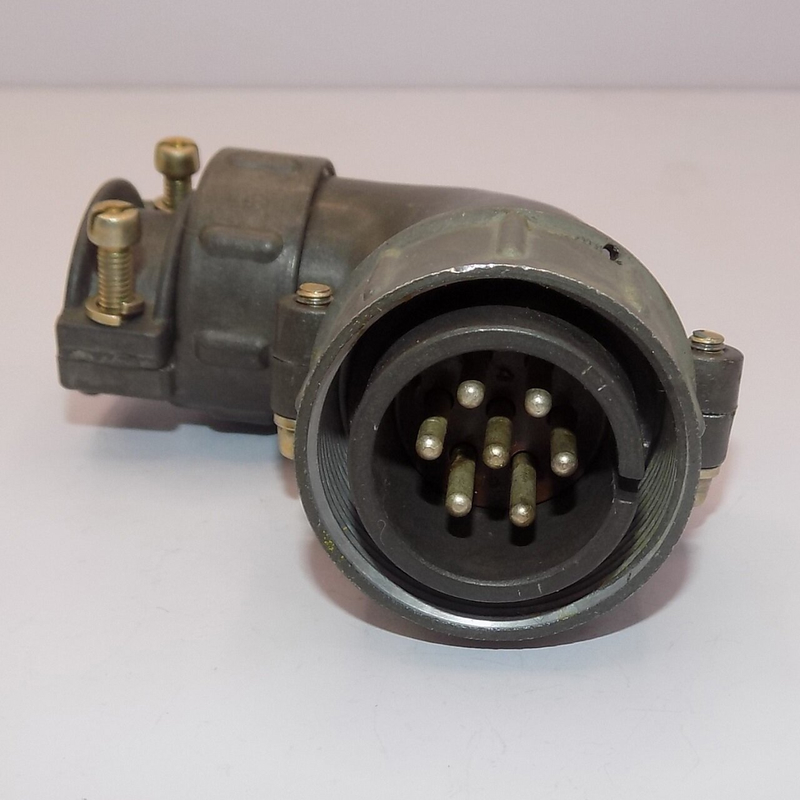

ШР28У7НГ9 — это кабельная вилка цилиндрического соединителя серии ШР, предназначенная для подключения неэкранированных кабелей в электрических цепях постоянного и переменного тока. Она относится к разъёмам общепромышленного назначения и используется в распределительных щитах, аппаратуре связи, промышленной автоматике и других электротехнических устройствах.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный разъём ШР).

• 28 — условный размер корпуса (габарит 28).

• У — наличие углового (90°) патрубка.

• 7 — количество контактов — 7.

• НГ — концевая гайка для неэкранированного кабеля.

• 9 — типоразмер контактной группы: 7 контактов диаметром 2,5 мм.

Конструкция и материалы

• Контакты — штыревые, круглые, диаметром 2,5 мм, выполнены из латуни с серебряным покрытием.

• Контакты извлекаемые, что позволяет при необходимости заменять или переставлять их.

• Корпус выполнен из алюминиевого сплава А‑22, оксидирован, окрашен в серый цвет; на корпусе предусмотрена однопозиционная шпонка для поляризации (исключение неправильной фиксации).

Электрические и эксплуатационные параметры

• Рабочий ток на контакт до примерно 20–25 А (зависит от условий применения и диаметра контакта).

• Максимальное рабочее напряжение постоянного тока — до 850 В (в цепях постоянного и переменного тока с частотой до 3 МГц).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм, сопротивление контакта — не более 1 мОм.

• Рабочий диапазон температур, как правило, от −60 до +60 °C, климатическое исполнение УХЛ.

• Соединитель рассчитан на работу в условиях вибрации и ударных нагрузок: допускаемые вибрационные ускорения порядка десятков g, однократные удары — до 50 g.

Особенности монтажа и применения

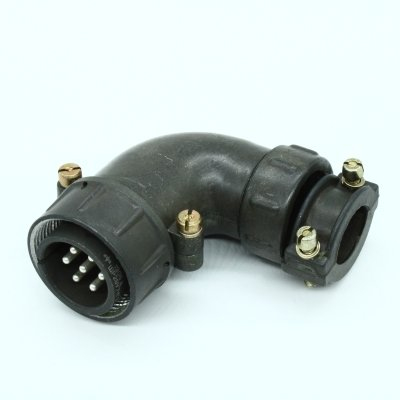

• Вилка имеет угловой кабельный патрубок, что удобно при монтаже в стеснённых условиях (шины, щитовая аппаратура, панели приборов).

• Предназначается для фиксации неэкранированного кабеля через концевую гайку, обеспечивая надёжную механическую фиксацию и электрическое соединение.

• Соединитель встраивается в системы кабельных соединений совместно с блочными и кабельными розетками ШР/ШРГ, допускает многократное включение‑отключен
