ШР28У7НГ9 представляет собой кабельную вилку углового исполнения из серии цилиндрических низкочастотных соединителей ШР. Это надежный разъем для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Основные характеристики

Соединитель имеет 7 штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag), что обеспечивает низкое сопротивление не более 1 мОм и рабочий ток до 25 А на контакт. Корпус из алюминиевого сплава А-22 с оксидным покрытием (серый цвет), угловой патрубок (У) предназначен для неэкранированного кабеля (Н), одношпоночная поляризация.

Габариты и конструкция

Диаметр корпуса — 38,5 мм, длина — 76,4 мм, высота — 78 мм; контакты извлекаемые, круглой формы. Вилка соединяется резьбой с блочными розетками типа ШР28П7ЭГ9 или аналогичными.

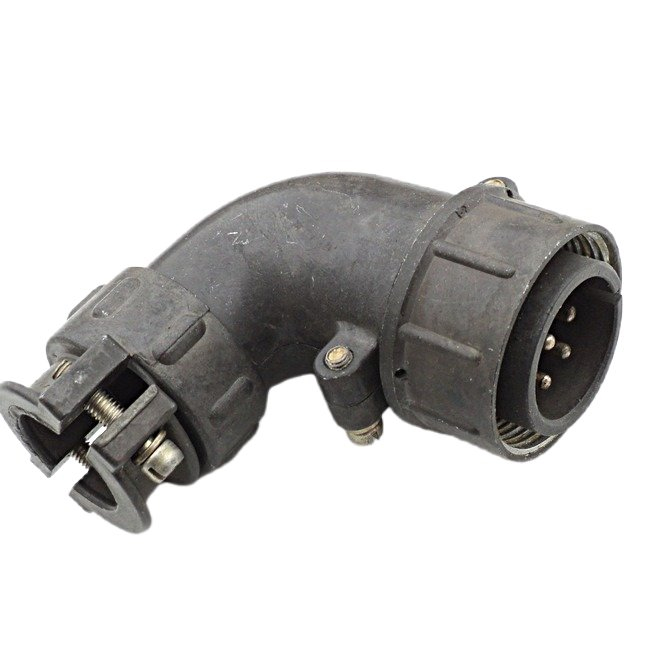

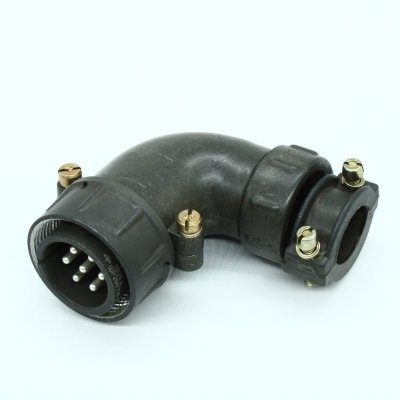

На фото показан черный угловой разъем с видимыми штырями и фиксаторами, типичный для промышленного применения.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, сопротивление изоляции не менее 5000 МОм; рабочее положение любое. Соответствует НКЦС.434410.111 ТУ.
