Назначение и область применения

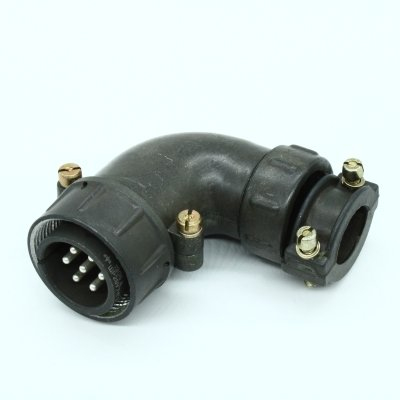

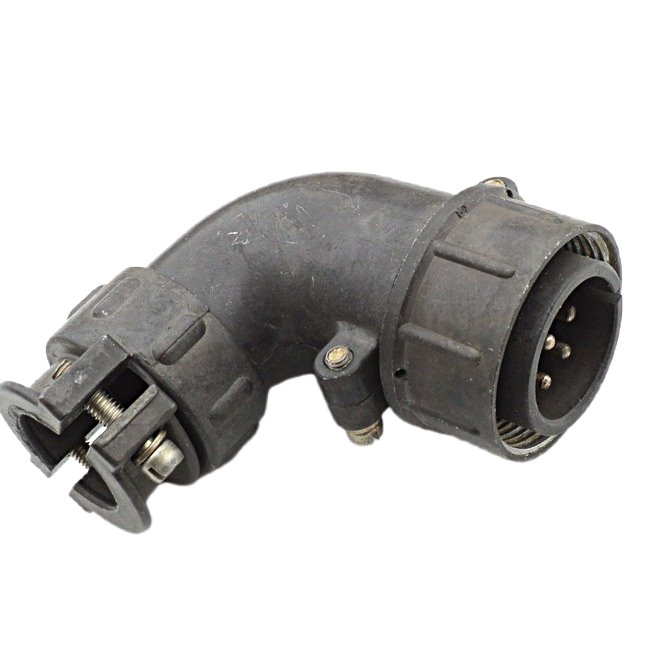

ШР28У7НГ9 представляет собой кабельную вилку углового исполнения, входящую в серию цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного разъёмного соединения электрических цепей в составе электро- и радиоаппаратуры. Благодаря угловой конструкции патрубка вилка особенно удобна при монтаже в ограниченном пространстве, где прямой выход кабеля затруднён или нежелателен. Соединитель рассчитан на работу с неэкранированным кабелем и взаимосочленяется с блочными розетками типов 2РТТ и 2РТ-А, что обеспечивает совместимость с широким кругом приборов и распределительных устройств.

Конструктивные особенности и технические характеристики

Вилка оснащена семью штыревыми контактами диаметром 2,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Монтаж проводников выполняется методом пайки.

Корпус изделия выполнен из алюминиевого сплава с оксидированием. Оксидированная поверхность придаёт корпусу характерный серый цвет и повышает стойкость к коррозии. Накидная гайка имеет резьбу M33 на 1,5 мм, что обеспечивает надёжную фиксацию ответной части соединителя. Угловой патрубок снабжён гайкой для крепления неэкранированного кабеля.

Основные электрические параметры:

• рабочий ток — до 25 А на один контакт;
• максимальное напряжение — 850 В;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — 5000 МОм;
• ресурс — 500 сочленений.

Габаритные размеры вилки: длина 76,4 мм, диаметр 38,5 мм, высота 78 мм. Масса изделия составляет около 110 г.

Условия эксплуатации и надёжность

Соединитель рассчитан на применение в условиях, соответствующих климатическому исполнению УХЛ. Изделие сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия;
• относительная влажность воздуха — до 98 процентов при температуре плюс 25 градусов Цельсия;
• вибрационные нагрузки — в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• ударные нагрузки — до 500 g;
• атмосферное давление — от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па.

Указанные характеристики подтверждают пригодность вилки для ответственных применений в аппаратуре, эксплуатируемой в сложных климатических и механических условиях, включая бортовое и промышленное оборудование.

Совместимость и аналоги

ШР28У7НГ9 взаимосочленяется с блочными розетками типов 2РТТ и 2РТ-А, что позволяет использовать её при замене вышедших из строя соединителей без доработки ответных частей. В качестве аналогов могут рассматриваться соединители серий P, WS, WY и PRB, совпадающие по основным присоединительным размерам и электрическим параметрам.

Изделие соответствует техническим условиям НКЦС.434410.111 ТУ.

Гарантийные сведения и комплектация

Вилка поставляется как самостоятельное изделие, готовое к монтажу на кабель. Ответная часть в комплект поставки не входит. Подтверждённые производителем параметры, включая электрические характеристики, устойчивость к внешним воздействиям и количество циклов сочленения, указаны в технической документации. Артикул изделия — 80515.
