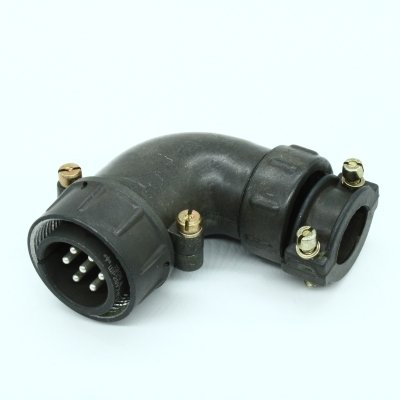

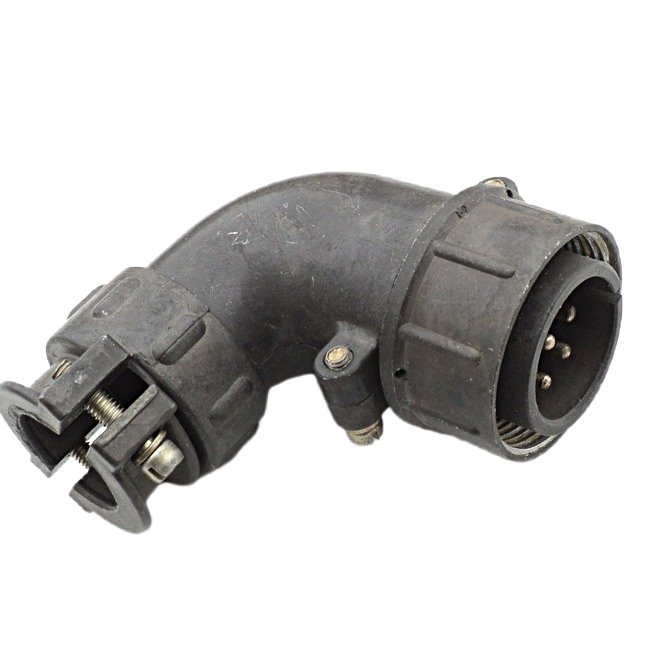

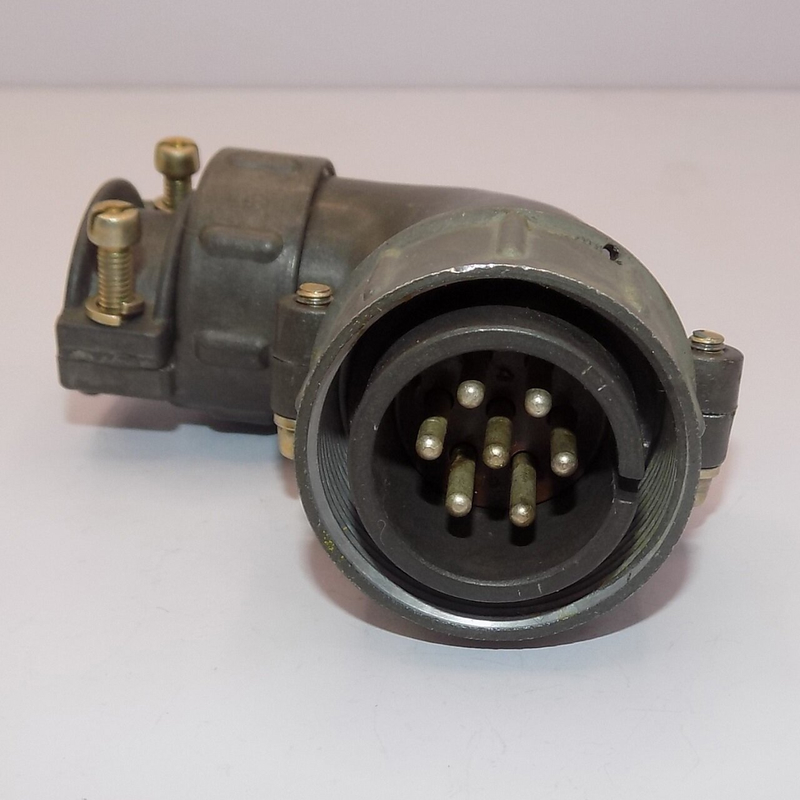

ШР28У7НГ9 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком и гайкой для неэкранированного кабеля. Она рассчитана на работу в цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре.

Основные особенности

• Серия: ШР.

• Исполнение: кабельная вилка, угловой патрубок.

• Количество контактов: 7.

• Тип контактов: штырь, круглые, извлекаемые.

• Сочленение: резьбовое.

• Монтаж: механически объемный, электрически пайка.

Электрические параметры

• Рабочее напряжение: до 850 В.

• Рабочий ток на контакт: до 25 А для контактов диаметром 2,5 мм.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: 5000 МОм.

• Рабочая частота: для подобных соединителей указывается до 3 МГц.

Конструкция

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — бакелит, контакты латунные с серебряным покрытием. Габариты корпуса составляют примерно 76,4 × 38,5 × 78 мм, масса — около 110 г.

Условия эксплуатации

• Температурный диапазон: от -60 до +60 °C.

• Климатическое исполнение: УХЛ.

• Относительная влажность: до 98% при +25 °C.

• Ресурс: около 500 сочленений-расчленений.

Совместимость

По назначению этот соединитель взаимосочетается с блочными розетками 2РТТ и 2РТ-А. Это типичный советский/российский промышленный соединитель общего назначения для силовых и сигнальных цепей.
