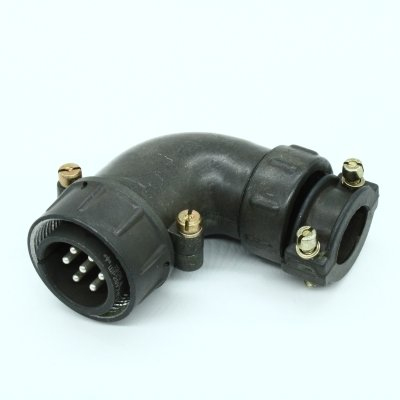

ШР28У7НГ9 — это кабельная вилка углового исполнения (У) с гайкой для неэкранированного кабеля (НГ), относящаяся к серии цилиндрических низкочастотных соединителей ШР. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре, работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

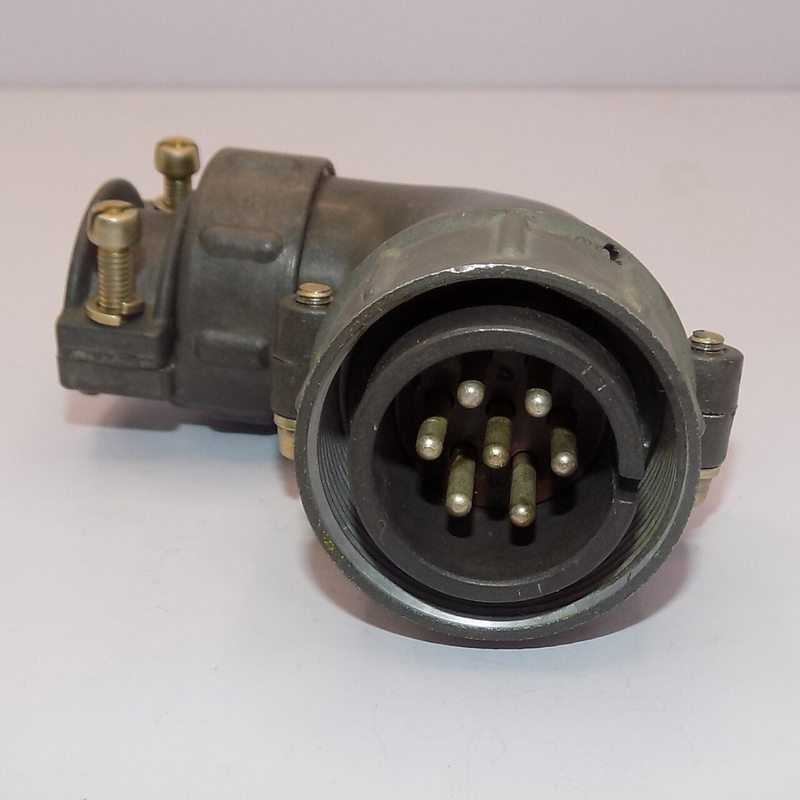

Конструкция включает 7 штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag), извлекаемые, с монтажом пайкой. Корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), угловой патрубок, резьба накидной гайки M33х1,5, размеры 76,4×38,5×78 мм. Изолятор из черного бакелита, одношпоночная поляризация, без уплотнительной втулки и герметичности.

Электромеханические параметры

Рабочий ток на контакт — до 25 А, сопротивление контактов не более 1 мОм, изоляции — 5000 МОм. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g, температуру от -60 до +60 °C, влажность 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Климатическое исполнение УХЛ, ресурс 500 сочленений, наработка 1000 ч, срок хранения 15 лет.

Применение и совместимость

Используется для кабельного подключения в промышленных системах, совместима с блочными розетками 2РТТ, 2РТ-А и аналогами (P, WS, WY, PRB). Метод сочленения — резьбовой, монтаж — объемный механический.
