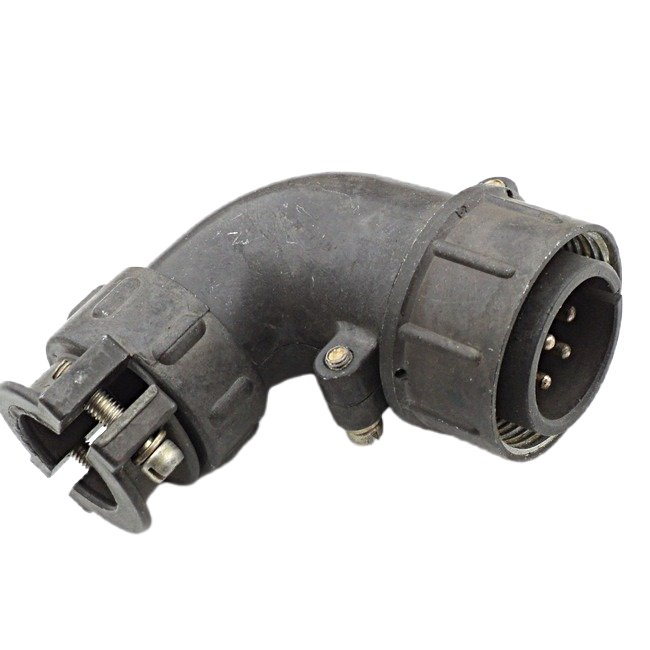

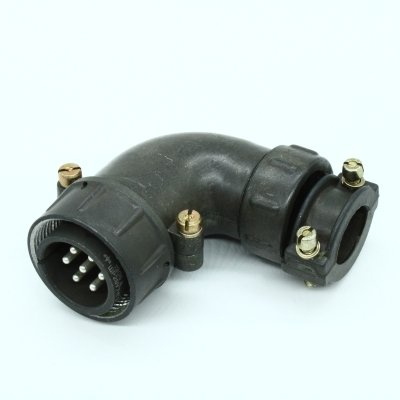

ШР28У7НГ9 представляет собой кабельную вилку углового исполнения из серии цилиндрических низкочастотных соединителей ШР. Это надежный разъем советского/российского производства по ТУ НКЦС.434410.111ТУ, предназначенный для электрических цепей постоянного и переменного тока (до 3 МГц) с напряжением до 850 В.

Основные характеристики

Соединитель имеет 7 штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag), сопротивление которых не превышает 1 мОм. Рабочий ток на контакт достигает 25 А, корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — бакелит черного цвета. Габариты: длина 76,4 мм, ширина/диаметр 38,5 мм, высота 78 мм; резьба накидной гайки M33х1,5.

Конструкция и монтаж

Вилка оснащена угловым патрубком (У) с гайкой для неэкранированного кабеля (НГ), одношпоночной поляризацией и резьбовым методом сочленения. Монтаж электрический — пайка, механический — объемный; контакты извлекаемые, уплотнительной втулки и герметичности нет. Совместима с блочными розетками типа ШР28П7ЭГ9 или ШР28ПК7НГ9.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C (климатическое исполнение УХЛ), при влажности до 98% (+25 °C) и атмосферном давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g; ресурс — 500 сочленений, наработка 1000 ч.
