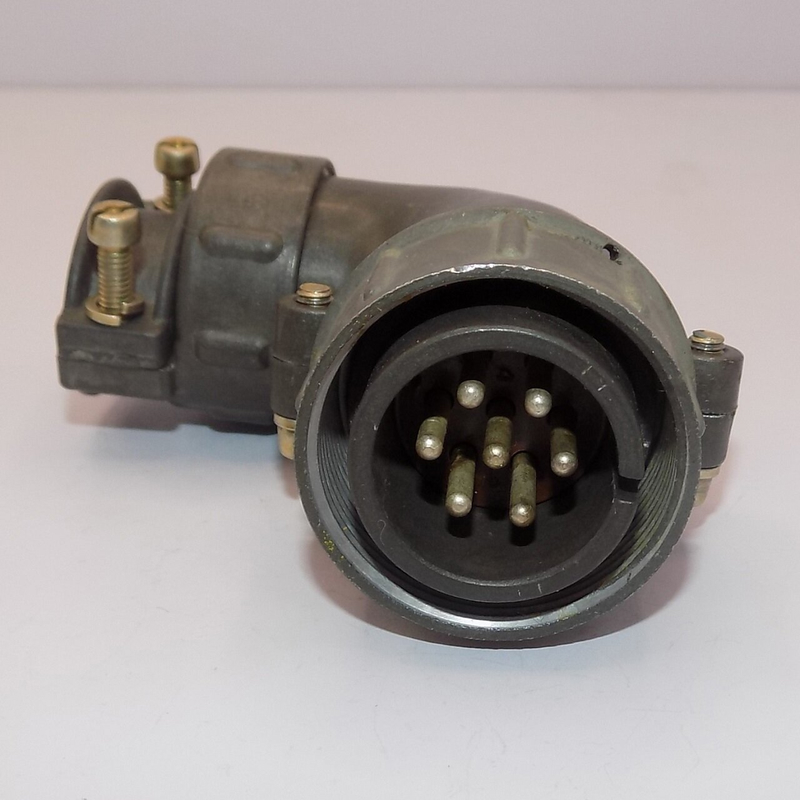

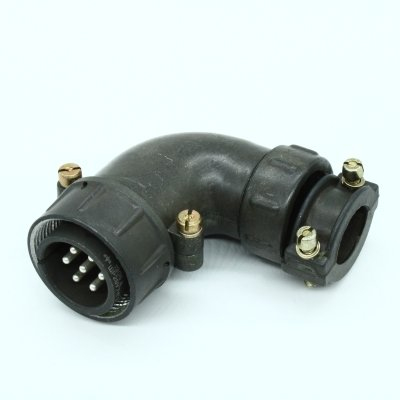

ШР28У7НГ9 представляет собой кабельную вилку углового исполнения из серии низкочастотных цилиндрических соединителей ШР общего назначения.

Расшифровка обозначения

Это штыревой (вилочный) соединитель с условным размером корпуса 28, угловым патрубком (У), 7 контактами диаметром 2,5 мм, гайкой патрубка нормального типа (Н) для неэкранированного кабеля (индекс Г обозначает тип контактов).
Предназначен для монтажа с проводами или кабелями в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное).

Технические характеристики

Сопротивление контакта не превышает 1 мОм, ток на контакт — до 35 А, общая токовая нагрузка — до 175 А.
Рабочая температура от -60 до +100 °С, ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.
Корпус металлический, изолятор из карболита, покрытие контактов — серебро.

Применение

Используется в электро- и радиоаппаратуре для надежного соединения и разъединения цепей, проводов, кабелей или блоков.
