Назначение соединителя

ШР28У7НГ9 «ВИЛКИ Элекон» — цилиндрический низкочастотный кабельный соединитель серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется во внутренних и наружных условиях при обеспечении защиты от пыли и воды, в составе радиоэлектронной и промышленной аппаратуры.

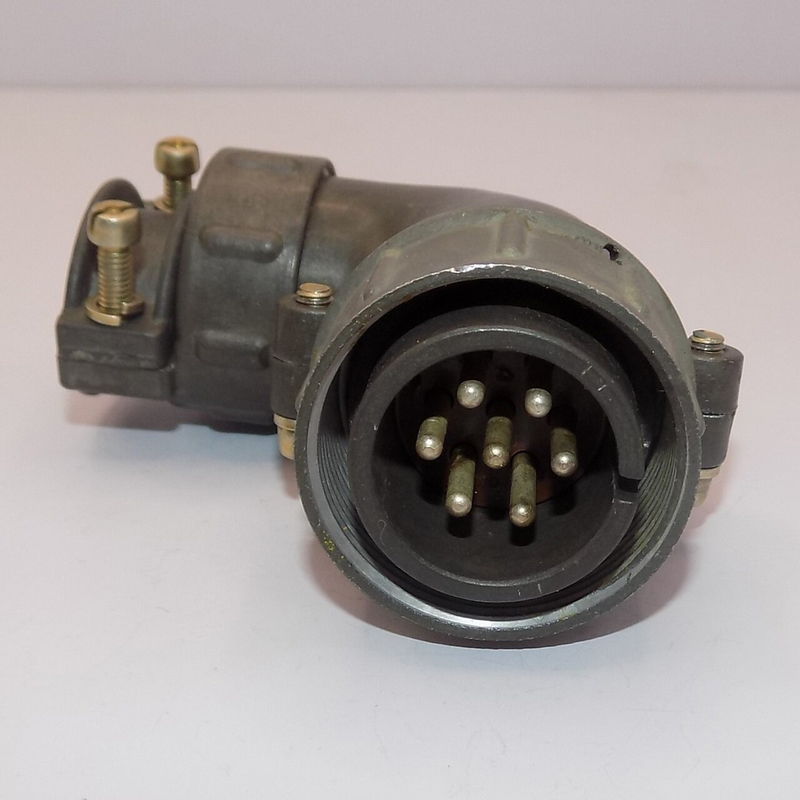

Конструктивно это вилка кабельная с угловым патрубком (обозначение «У») для неэкранированного кабеля («НГ»). Корпус кабельного типа «К» выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета.

Подтверждённые особенности конструкции

Контактная система

• 7 штыревых круглых контактов диаметром 2,5 мм.
• Материал контактов — латунь с серебряным покрытием.
• Контакты извлекаемые, допускают пайку.
• Изолятор — бакелит чёрного цвета.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Присоединение и монтаж

• Соединение с розетками — резьбовое, с накидной гайкой M33×1,5 мм.
• Механический монтаж — объёмный.
• Поляризация обеспечивается одношпоночным корпусом.

Электрические параметры

Максимальное рабочее напряжение достигает 850 В. Максимальный ток на контакт — до 25 А для контактов диаметром 2,5 мм. Указанные значения относятся к работе в цепях постоянного и переменного тока в пределах установленных условий эксплуатации.

Условия эксплуатации и ресурс

Диапазон рабочих температур — от минус 60 до плюс 60 °C, климатическое исполнение УХЛ. Изделие выдерживает синусоидальную вибрацию до 30 g в диапазоне частот от 1 до 5000 Гц, а также механические удары: до 35 g многократные и 500 g однократные.

1. Ресурс по сочленениям-расчленениям — 500 циклов.
2. Минимальная наработка — 1000 часов.
3. Срок сохраняемости — до 15 лет.

Применение и совместимость

Соединитель предназначен для внутреннего и наружного применения при защите от пыли и воды в устройствах радиоэлектронной и промышленной аппаратуры. Взаимосочленение обеспечивается с розетками серии 2РТТ, 2РТ-А и аналогичными блочными розетками. Поляризация одношпоночного корпуса исключает неправильное сочленение.

Артикул изделия — 80027, категория — ШР28, производитель — Элекон.
