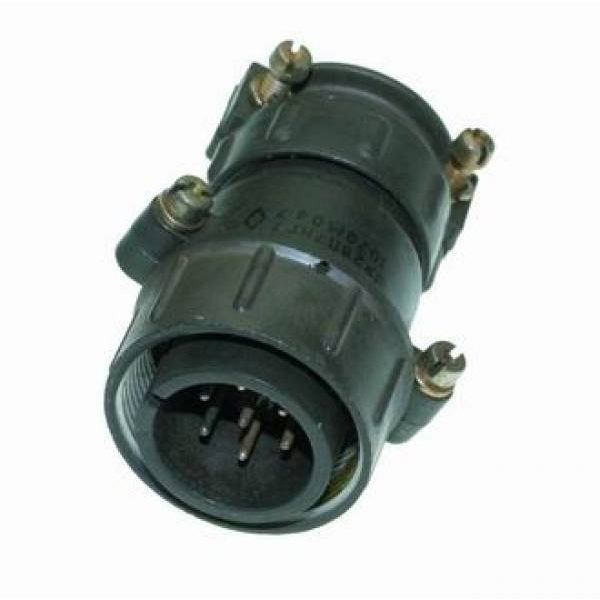

ШР28У7НГ9-К ВИЛКИ 2015г Элекон

Цена:

2500 ₽

В наличии: 105 шт.

Производитель: Элекон

Технические характеристики

ШР28У7НГ9‑К «Вилки» производства ЭЛЕКОН — это цилиндрический кабельный низкочастотный соединитель (вилка) из серии ШР, рассчитанный на использование в электрических цепях постоянного и переменного тока с частотой до порядка единиц МГц.

Условный размер корпуса: 28.
Количество контактов: 7 штыревых контактов.
Диаметр контактов: 2,5 мм; материал контактов — латунь, покрытие — серебро.
Рабочее напряжение (амплитудное): до 850 В; ток на контакт до 25 А.
Сопротивление контакта: не более 1 мОм; сопротивление изоляции: не менее 5000 МОм.

Тип корпуса: К — кабельный (присоединение к кабелю).
Патрубок: У — угловой (90°), что удобно для монтажа в стеснённых местах.
Гайка патрубка: Н — для неэкранированного кабеля, без экранирующей оплётки.
Материал корпуса — алюминиевый сплав А‑22 с оксидным покрытием, цвет — серый; изолятор — бакелит, цвет — чёрный.
Крепление: резьбовое сочленение, шаг резьбы накидной гайки M33×1,5 мм.

Рабочий температурный диапазон: примерно от −60 до +60 °С; климатическое исполнение УХЛ (умеренный/холодный климат).
Сохраняемость (срок хранения): до 15 лет.
Ресурс: около 500 сочленений‑расчленений; минимальная наработка — 1000 часов.
Устойчивость к вибрации и ударам: нормированы вибрация до 30g, многократные удары до 35g и однократные до 500g.

Предназначены для монтажа с неэкранированными кабелями в электро‑ и радиоэлектронной аппаратуре общего назначения.
Взаимосочленяются с блочными розетками серии 2РТТ, 2РТ‑А и другими совместимыми цилиндрическими разъёмами ШР.
Рабочее положение — любое, без жёстких ограничений по ориентации в пространстве.

Описание

Назначение и область применения

ШР28У7НГ9-К «Вилки» производства Элекон — это цилиндрический кабельный низкочастотный соединитель (вилка) серии ШР. Изделие рассчитано на использование в электрических цепях постоянного и переменного тока с частотой до порядка единиц мегагерц. По данным каталога, разъём применяется в электро- и радиоэлектронной аппаратуре общего назначения.

Модель предназначена для монтажа с неэкранированными кабелями. Рабочее положение — любое, без жёстких ограничений по ориентации в пространстве. Такая особенность позволяет применять вилку в различных компоновках аппаратуры, где требуется кабельное присоединение.

Конструкция и основные параметры

Корпус и контактная система

Условный размер корпуса изделия — 28. Тип корпуса К означает кабельное исполнение. Патрубок У выполнен угловым под 90 градусов, что удобно для монтажа в стеснённых местах. Гайка патрубка Н предназначена для неэкранированного кабеля, без экранирующей оплётки.

Количество контактов: 7 штыревых.
Диаметр контактов: 2,5 мм.
Материал контактов: латунь.
Покрытие контактов: серебро.
Материал корпуса: алюминиевый сплав А-22 с оксидным покрытием.
Цвет корпуса: серый.
Материал изолятора: бакелит.
Цвет изолятора: чёрный.
Крепление: резьбовое сочленение.
Шаг резьбы накидной гайки: M33×1,5 мм.

Электрические характеристики

Заявленные параметры рассчитаны на работу в цепях с нормированными нагрузками. Рабочее напряжение составляет до 850 В амплитудного значения, ток на контакт — до 25 А. Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Рабочее напряжение: до 850 В амплитудного значения.
Ток на контакт: до 25 А.
Сопротивление контакта: не более 1 мОм.
Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и совместимость

Рабочий температурный диапазон составляет примерно от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение — УХЛ, что соответствует умеренному и холодному климату. Сохраняемость изделия — до 15 лет. Ресурс — около 500 сочленений-расчленений, минимальная наработка — 1000 часов.

Устойчивость к механическим воздействиям нормирована: вибрация до 30g, многократные удары до 35g и однократные удары до 500g. Вилка взаимосочленяется с блочными розетками серии 2РТТ, 2РТ-А и другими совместимыми цилиндрическими разъёмами ШР.

Каталожные сведения

Артикул товара — 51416. Категория — ШР28. Производитель — Элекон. В карточке товара указан год 2015. Краткое описание из каталога не указано.
