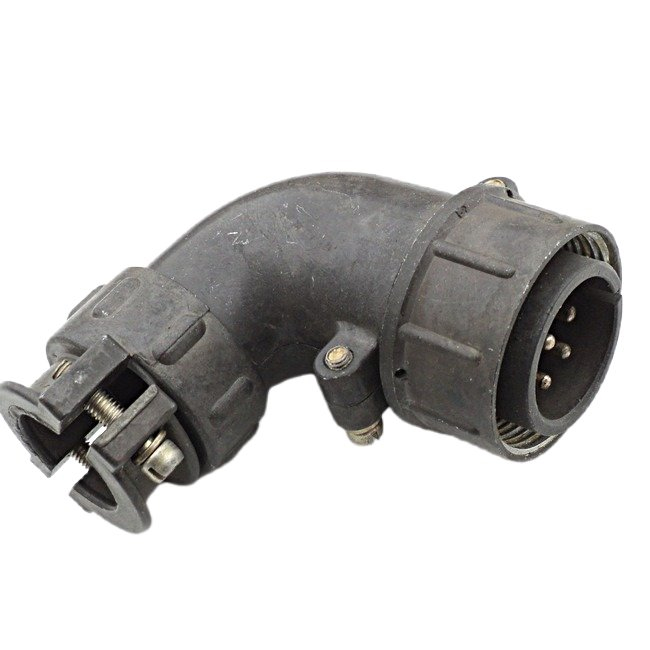

ШР28У7НГ9 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР общепромышленного назначения. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Соединитель имеет 7 штыревых контактов диаметром 2,5 мм с покрытием серебром (Г в маркировке), корпус из алюминиевого сплава с оксидированием, угловой патрубок (У) для неэкранированного кабеля (Н). Размеры: диаметр корпуса 38,5 мм, длина 76,4 мм, высота 78 мм; монтаж — пайкой, резьба накидной гайки M33х1,5.

Рабочий ток на контакт — до 25 А, сопротивление контактов не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Диапазон температур от -60 до +60 °C, климатическое исполнение УХЛ, вибрация 1–5000 Гц до 30 g, удары до 500 g. Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения до 15 лет.

Соединяется с блочными розетками типа 2РТТ или 2РТ-А, поляризация одношпоночная.

• ШР — тип соединителя;

• 28 — условный размер корпуса;

• У — угловой патрубок;

• 7 — количество контактов;

• Н — гайка для неэкранированного кабеля;

• Г — вилка;

• 9 — сочетание контактов Ø 2,5 мм.
