Назначение и область применения

ШР28У7НГ9 представляет собой кабельную вилку низкочастотного цилиндрического соединителя российского производства. Устройство предназначено для надежного подключения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель используется в промышленных системах, где требуется высокая виброустойчивость и устойчивость к механическим воздействиям.

Изделие относится к категории ШР28 и имеет артикул 80028. Конструкция предусматривает объемный монтаж с резьбовым сочленением нормальных габаритов. Вилка подходит для работы с экранированными или неэкранированными кабелями, что расширяет возможности ее применения в различных электротехнических установках.

Технические характеристики

Соединитель имеет условный размер корпуса 28, угловой патрубок (обозначение «У»), 7 контактов и максимальный диаметр контактов 9 мм (индекс «НГ9»). Максимальная токовая нагрузка достигает 175 А, сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях.

Конструктивные параметры

• Длина корпуса — около 76,4 мм
• Высота — 78 мм
• Количество контактов — 7
• Условный размер корпуса — 28
• Максимальный диаметр контактов — 9 мм
• Тип патрубка — угловой

Корпус выполнен из алюминиевого сплава с оксидным покрытием. Контакты покрыты серебром для обеспечения надежного соединения и стабильного электрического контакта.

Надежность и эксплуатационные показатели

Соединитель рассчитан на длительную эксплуатацию в условиях повышенных механических нагрузок. Минимальная наработка составляет 1000 часов, количество соединений-расчленений — 500 циклов, срок хранения — 15 лет.

Устойчивость к внешним воздействиям

• Синусоидальная вибрация — до 5000 Гц с ускорением 300 метров на секунду в квадрате
• Механические удары одиночного действия — до 5000 метров на секунду в квадрате
• Механические удары многократного действия — до 350 метров на секунду в квадрате

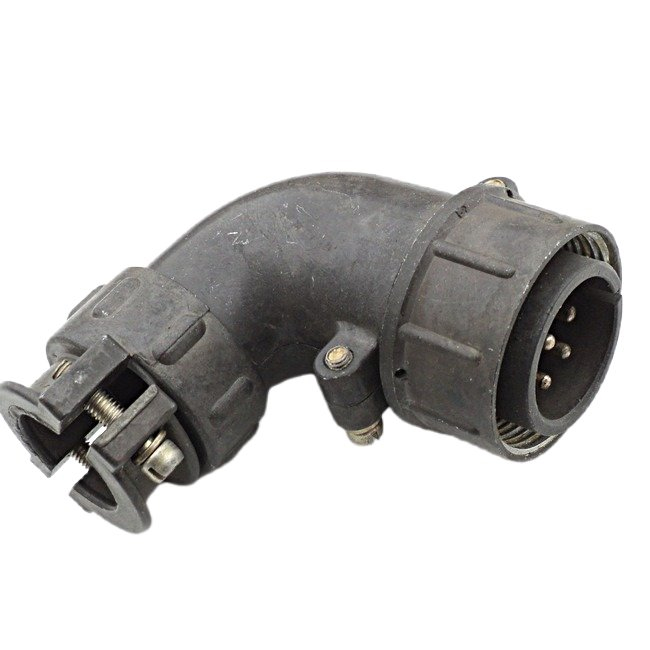

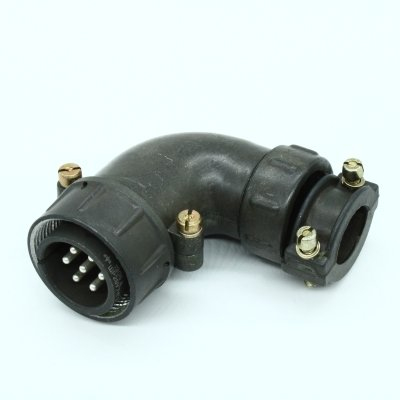

Изображение в каталоге демонстрирует угловую вилку с патрубком и маркировками габаритов, включая диаметры и длину, необходимые для монтажа. Изделие обеспечивает надежное подключение в электрических цепях и сохраняет работоспособность при интенсивных вибрационных и ударных нагрузках.
