Назначение

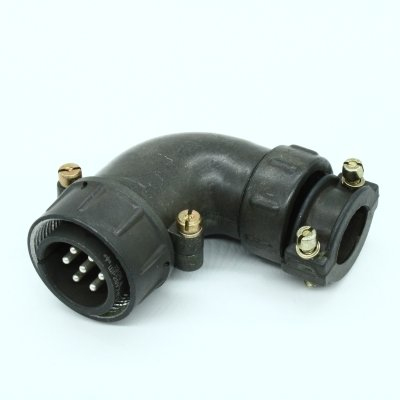

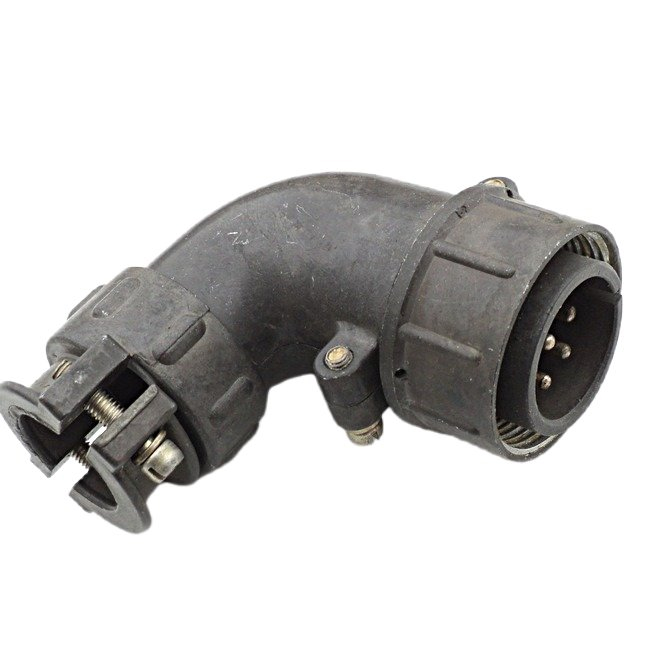

ШР28У7НГ9 — кабельная вилка из серии низкочастотных цилиндрических соединителей ШР советского и российского производства. Изделие предназначено для надёжного подключения в электрических цепях переменного и постоянного тока, в том числе в составе бортовых, промышленных и специальных систем. Угловой корпус и исполнение для неэкранированного кабеля делают вилку удобной для монтажа в стеснённых условиях, когда кабель необходимо завести под углом к оси соединения.

Данная позиция поставляется с приёмкой «1» и изготовлена в период 90–92 годов, что подтверждает её принадлежность к проверенной продукции с нормированными характеристиками и ограниченным ресурсом, установленным изготовителем.

Подтверждённые особенности конструкции

Вилка имеет семь штыревых контактов диаметром 2,5 мм. Каждый контакт рассчитан на рабочий ток до 25 А и напряжение до 850 В переменного или постоянного тока при частоте до 3 МГц. Корпус выполнен из алюминиевого сплава с оксидированием, что обеспечивает механическую прочность и коррозионную стойкость, а также снижает массу изделия.

Контакты изготовлены из латуни с серебряным покрытием, изолятор — из бакелита или карболита чёрного цвета. Поляризация одношпоночная, соединение резьбовое. Вилка негерметичная, оснащена угловым патрубком (обозначение «У») для неэкранированного кабеля (обозначение «НГ»). Проходной диаметр кабеля составляет 33 мм, монтаж на кабель выполняется объёмным способом с пайкой.

Габаритные размеры изделия — около 76,4 на 38,5 на 78 мм, диаметр корпуса — 38,5 мм.

Технические характеристики

• Число контактов: 7 штыревых.
• Диаметр контакта: 2,5 мм.
• Рабочий ток: до 25 А на контакт.
• Рабочее напряжение: до 850 В переменного или постоянного тока.
• Частота тока: до 3 МГц.
• Материал корпуса: алюминиевый сплав с оксидированием.
• Материал изолятора: бакелит или карболит (чёрный цвет).
• Материал контактов: латунь с серебряным покрытием.
• Исполнение: угловой патрубок для неэкранированного кабеля, негерметичное.
• Поляризация: одношпоночная.
• Соединение: резьбовое.
• Габариты: около 76,4 на 38,5 на 78 мм.
• Диаметр корпуса: 38,5 мм.
• Проходной диаметр кабеля: 33 мм.
• Приёмка: «1».
• Год выпуска: 90–92.

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Механические удары воспринимаются как однократные с ускорением до 5000 м/с² (500 g) и как многократные с ускорением до 350 м/с² (35 g).

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов, диапазон давления — от 1,33 на 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па. Срок хранения составляет 15 лет, ресурс — 500 соединений и 1000 часов наработки.

Применение и совместимость

Вилка используется для монтажа на кабель объёмным способом с пайкой. Она взаимодействует с блочными розетками типа 2РТТ или 2РТ-А. Изделие подходит для условий УХЛ, то есть для эксплуатации в умеренном и холодном климате.

Благодаря семи силовым контактам и высокой допустимой нагрузке вилка применима в цепях питания и управления, где требуется передача значительного тока при напряжении до 850 В. Угловой патрубок облегчает прокладку кабеля вдоль корпуса или панели, а негерметичное исполнение определяет области использования, где не требуется защита от прямого воздействия влаги и пыли.

Комплектация и указания по подбору

В предоставленных данных сведения о комплекте поставки, стране производства и гарантийных обязательствах не указаны. Производитель также не обозначен. Для корректного подбора следует учитывать тип ответной розетки, допустимый проходной диаметр кабеля 33 мм, способ монтажа пайкой и условия эксплуатации в рамках УХЛ.

Изделие имеет приёмку «1» и относится к категории ШР28, что соответствует типоразмеру корпуса и числу контактов, указанным выше. Артикул позиции — 41244.
