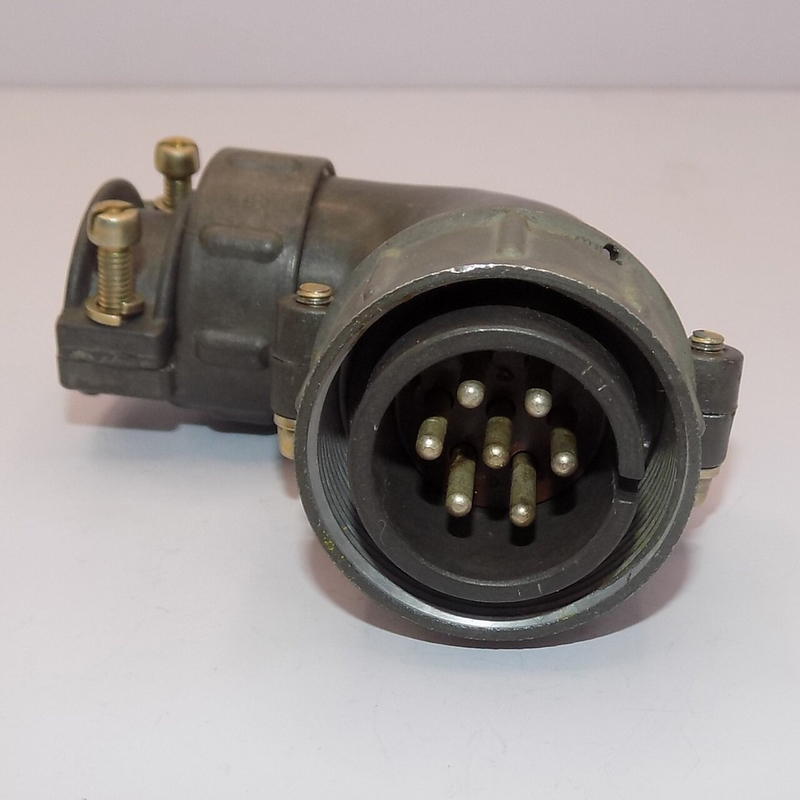

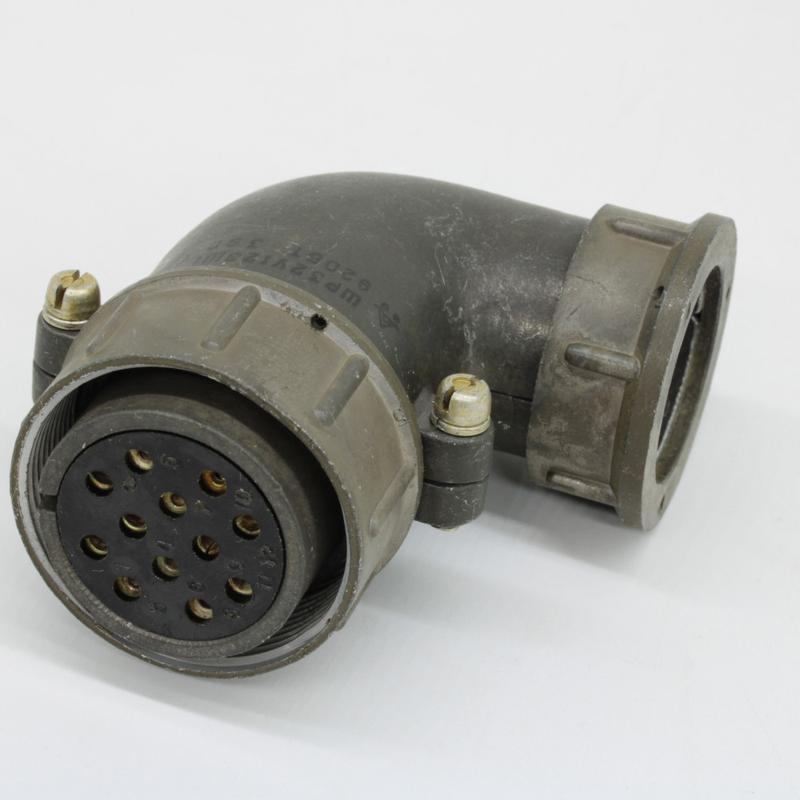

ШР28У7НГ9: кабельная вилка для надёжных электрических соединений

ШР28У7НГ9 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком. Разъём предназначен для разъёмного подключения цепей постоянного и переменного тока в радиоэлектронной, промышленной и специальной аппаратуре.

Конструкция обеспечивает механически прочное резьбовое соединение, устойчивое положение контактов и удобный вывод кабеля под углом. Исполнение с гайкой для неэкранированного кабеля позволяет применять разъём в оборудовании, где важны компактная прокладка проводки и надёжность межблочных соединений.

Расшифровка маркировки

Обозначение ШР28У7НГ9 содержит ключевые сведения о конструкции соединителя:

Разъём представляет собой кабельную вилку со штырьковыми контактами. Для сопряжения применяется резьбовой механизм, а одношпоночная поляризация исключает неправильную ориентацию частей при подключении.

Технические характеристики ШР28У7НГ9

ШР28У7НГ9 рассчитан на эксплуатацию в цепях питания, управления, сигнализации и межблочного соединения аппаратуры. Основные параметры типового исполнения:

Контакты обычно выполняются из латуни с серебряным покрытием, что способствует снижению переходного сопротивления и повышает стабильность электрического контакта. Корпус из алюминиевого сплава с защитным покрытием сочетает сравнительно небольшую массу и механическую прочность.

Конструктивные особенности

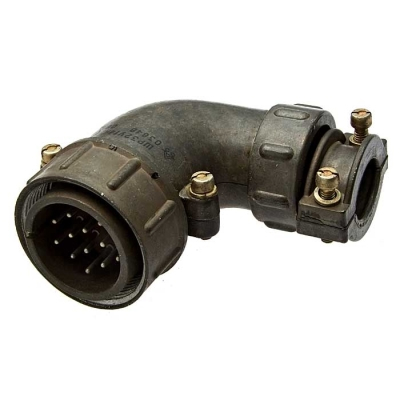

Главная особенность ШР28У7НГ9 — угловой патрубок , который позволяет вывести кабель под углом к оси разъёма. Такое решение особенно полезно в ограниченном монтажном пространстве: внутри шкафов автоматики, приборных отсеков, стоек, пультов управления и корпусной аппаратуры.

Резьбовое сочленение удерживает соединитель при вибрации и случайных тяговых нагрузках на кабель. Одношпоночная поляризация помогает корректно сориентировать вилку относительно ответной части перед затяжкой накидной гайки. При этом разъём относится к негерметичным, поэтому при наружном применении необходима защита от прямого попадания воды, пыли и агрессивных сред.

Где применяется разъём

Вилка ШР28У7НГ9 применяется в оборудовании, где требуется передавать питание, управляющие сигналы или смешанные электрические цепи через многоконтактное разъёмное соединение:

• промышленная автоматика и системы управления;

• радиоэлектронная и радиотехническая аппаратура;

• измерительные комплексы и испытательные стенды;

• шкафы, стойки и пульты управления;

• транспортное, энергетическое и специальное оборудование;

• межблочные кабельные сборки;

• ремонт и модернизация аппаратуры, использующей соединители серии ШР.

При выборе ответной части необходимо проверить не только размер корпуса и число контактов, но и совместимость по схеме расположения контактов, поляризации, исполнению соединителя и нормативной документации. Для ШР28У7НГ9 важны соответствие контактной группы на 7 контактов и возможность резьбового сочленения с совместимой блочной частью.

Практические рекомендации по монтажу

Для стабильной работы соединения следует соблюдать несколько правил:

• использовать проводники, подходящие по сечению для токовой нагрузки и диаметра хвостовиков контактов;

• выполнять пайку аккуратно, не допуская перегрева изолятора и затекания припоя в рабочую контактную часть;

• контролировать маркировку жил и нумерацию контактов до окончательной сборки;

• исключать избыточную нагрузку на кабель, несмотря на наличие углового патрубка;

• перед вводом оборудования в эксплуатацию проверять отсутствие коротких замыканий, качество пайки и сопротивление изоляции;

• не использовать разъём как герметичный без дополнительных мер защиты корпуса и зоны ввода кабеля.

ШР28У7НГ9 остаётся практичным решением для построения обслуживаемых кабельных соединений: семь контактов, угловой вывод, резьбовая фиксация и рабочие параметры до 850 В делают его востребованным в задачах, где требуется надёжная коммутация электрических цепей в промышленной и специализированной аппаратуре.
