Назначение разъёма ШР28У7НГ7-К

ШР28У7НГ7-К — это кабельная вилка типа ШР, выпущенная в 2015 году и относящаяся к разъёмам общего назначения. Изделие производства предприятия «Элекон» предназначено для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Вилка обеспечивает надёжную коммутацию цепей в составе кабельных сборок и применяется там, где требуется механически прочное и устойчивое к внешним воздействиям соединение.

Разъём входит в категорию ШР28 и является частью широко распространённой серии цилиндрических соединителей, получивших применение в радиоэлектронной и радиотехнической аппаратуре. Артикул изделия — 51414.

Область применения

Вилка используется при внутренней и наружной установке. При наружном размещении требуется защита от пыли и влаги со стороны потребителя. Изделие выпускается в климатическом исполнении УХЛ, что определяет его пригодность для работы в умеренном и холодном климате.

Основные сферы использования:

• радиоэлектронная аппаратура различного назначения;
• радиотехнические устройства и комплексы;
• кабельные сборки постоянного и переменного тока с частотой до 3 МГц;
• соединения экранированных и неэкранированных кабелей.

Технические характеристики

Электрические и механические параметры разъёма определяют его применимость в цепях с повышенными токами и в условиях интенсивных нагрузок.

• Количество контактов: 7 штук, диаметр контакта 1,5 мм.
• Максимальный ток на контакт: 20 А, общий ток: 70 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: 500 циклов.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур и при значительных механических воздействиях.

• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Удар одиночного действия: 5000 метров на секунду в квадрате (500 g).
• Удар многократного действия: 350 метров на секунду в квадрате (35 g).

Конструктивные особенности и совместимость

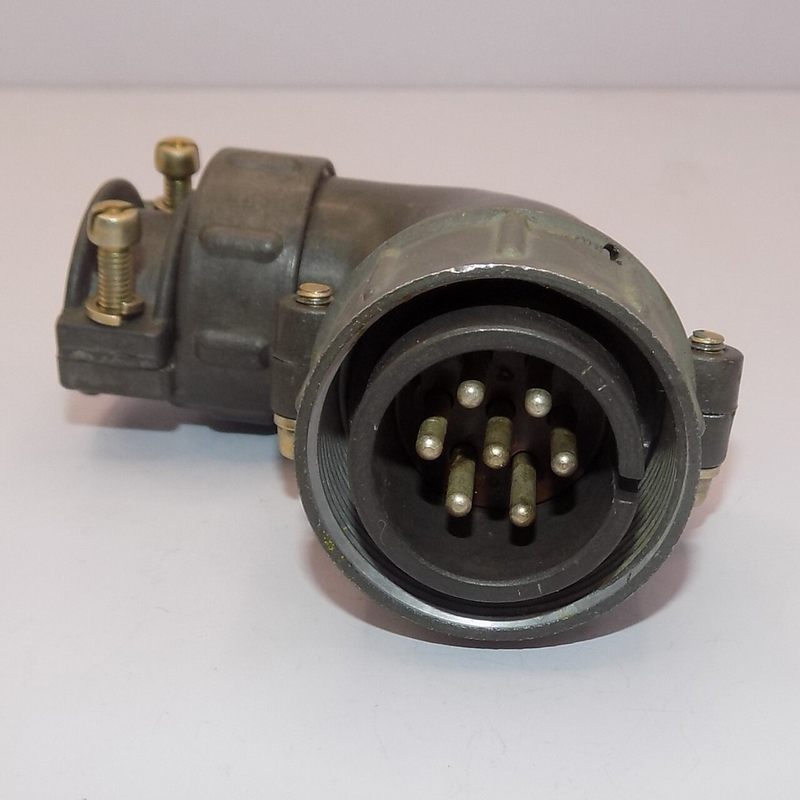

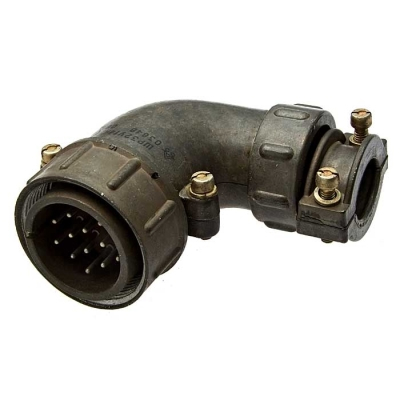

Вилка ШР28У7НГ7-К выполнена в цилиндрическом корпусе, характерном для серии ШР, и предназначена для сочленения с ответными частями соответствующих типов. Семь контактов диаметром 1,5 мм обеспечивают передачу тока до 20 А на каждый контакт при суммарной нагрузке до 70 А, что позволяет использовать изделие в силовых и комбинированных цепях.

Низкое переходное сопротивление контакта — не более 2,5 мОм — способствует снижению потерь и нагрева в месте соединения. Высокое сопротивление изоляции не менее 5000 МОм гарантирует надёжную развязку цепей. Ресурс в 500 циклов сочленения и расчленения определяет срок службы разъёма при многократных подключениях.

Сочетание стойкости к вибрации и ударам с широким температурным диапазоном делает вилку пригодной для эксплуатации в составе аппаратуры, работающей в жёстких условиях. Изделие произведено в 2015 году и относится к разъёмам общего назначения.
