Назначение

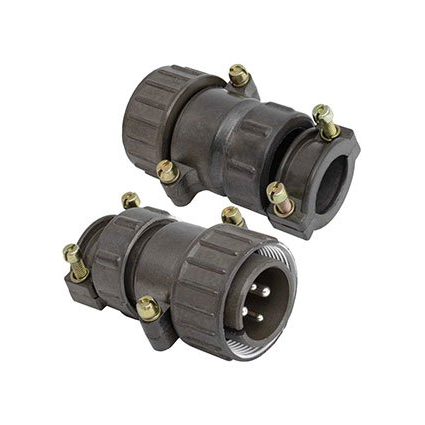

ШР28У7НГ5 — кабельная вилка производства НПО «Каскад», входящая в серию цилиндрических низкочастотных соединителей общего назначения. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая промышленное оборудование. Вилка относится к категории ШР28 и поставляется под артикулом 51412.

Конструкция рассчитана на применение в составе кабельных сборок и приборных соединений, где требуется коммутация нескольких электрических цепей в одном корпусе. Исполнение с угловым патрубком облегчает монтаж кабеля, а нормальные габариты соответствуют обозначению НГ.

Электрические характеристики

Контакты и токовая нагрузка

В вилке установлены 7 контактов диаметром 1,5 мм с серебряным покрытием. Сопротивление каждого контакта не превышает 2,5 мОм. Максимальная токовая нагрузка на один контакт составляет 20 А, общая нагрузка — до 70 А. Рабочее напряжение — до 850 В постоянного тока.

• Число контактов — 7.
• Диаметр контакта — 1,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление контакта — не более 2,5 мОм.
• Ток на контакт — до 20 А.
• Общий ток — до 70 А.
• Рабочее напряжение — до 850 В постоянного тока.

Изоляция и корпус

Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Исполнение с угловым патрубком и нормальными габаритами обеспечивает герметичность и удобство монтажа кабеля. Корпус вилки относится к условному размеру 28.

Устойчивость к внешним воздействиям

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², что соответствует 30 g. Механические удары достигают 5000 м/с², или 500 g, для одиночных воздействий и 350 м/с², или 35 g, для многократных.

• Рабочая температура — от -60°C до +60°C.
• Кратковременная температура — до +110°C.
• Срок службы — не менее 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Расшифровка обозначения

Маркировка ШР28У7НГ5 содержит сведения о типе и исполнении соединителя. Расшифровка приведена по данным описания товара.

1. ШР — тип соединителя, цилиндрический.
2. 28 — условный размер корпуса.
3. У — кабельная вилка с угловым патрубком.
4. 7 — число контактов.
5. НГ — нормальные габариты.
6. 5 — вариант исполнения.

Применение

ШР28У7НГ5 применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании. Вилка подходит для соединения кабельных линий с приборами и блоками, где необходимы 7 контактов, рабочее напряжение до 850 В постоянного тока и токовая нагрузка до 70 А в сумме.

При выборе модели следует учитывать число контактов, диаметр контакта 1,5 мм, серебряное покрытие, угловой патрубок и нормальные габариты корпуса. Для условий с интенсивной вибрацией и ударами подтверждены параметры стойкости до 30 g при вибрации и до 500 g при одиночных ударах.
