Назначение и область применения

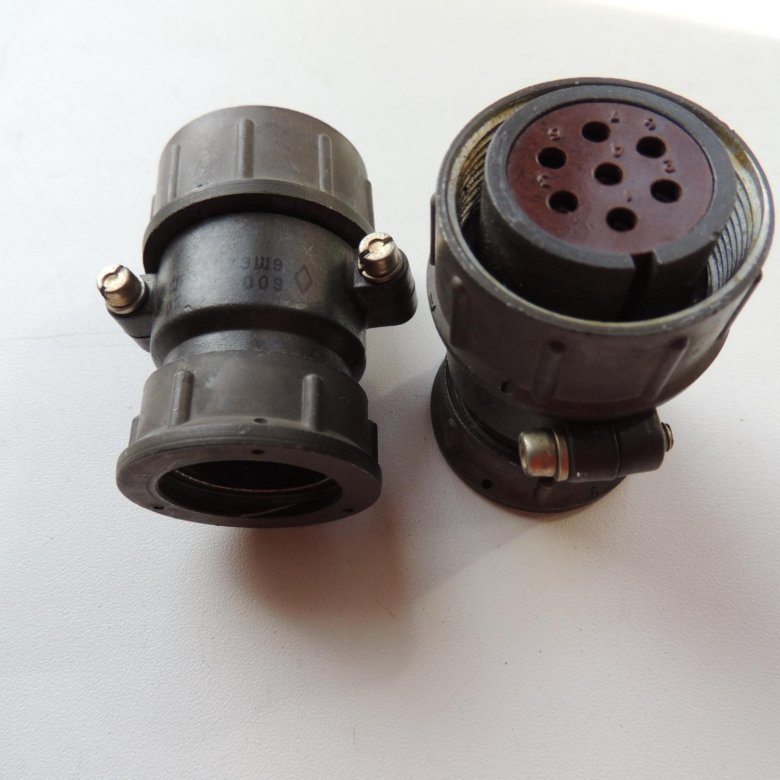

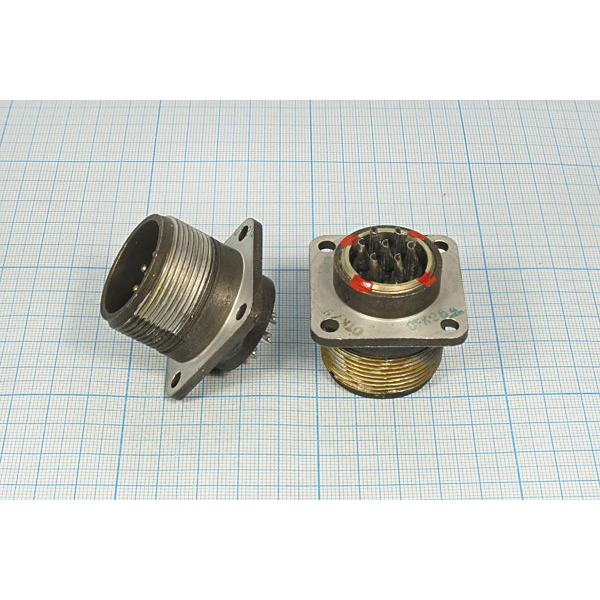

ШР28У7ЭШ9Н представляет собой низкочастотный цилиндрический электрический соединитель розеточного типа, входящий в серию ШР и предназначенный для организации надёжного разъёмного контакта в электрических цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию в составе кабельных сборок промышленного, измерительного и специального оборудования, где требуется устойчивое соединение с защитой от внешних электромагнитных помех.

Соединитель ориентирован на работу при частоте до 3 МГц и максимальном амплитудном напряжении 850 В. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается однозначная ориентация ответной части, что исключает ошибки при монтаже и повышает надёжность соединения в процессе эксплуатации.

Технические и конструктивные особенности

Корпус соединителя имеет условный размер 28 мм, при этом наружный диаметр достигает 38,5 мм. Для подключения экранированного кабеля предусмотрена специальная гайка, а угловой патрубок приборной части позволяет компактно размещать кабельную линию в ограниченном пространстве. Резьба патрубка выполнена по размеру М33 на 1,5 мм, максимальная длина изделия составляет 80 мм.

В конструкции предусмотрено 7 контактов. Покрытие контактов выполняется серебром или никелем, что способствует стабильности переходного сопротивления и защите контактных поверхностей от окисления. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применяемых материалов.

Устойчивость к внешним воздействиям

Изделие соответствует климатическому исполнению УХЛ и допускает применение в умеренном и холодном климате. Рабочий диапазон температур охватывает значения от минус 60 до плюс 60 градусов Цельсия. Соединитель сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также при механических ударах многократного действия с ускорением до 350 метров на секунду в квадрате.

Наработка на отказ составляет не менее 1000 часов. Допустимое количество циклов соединения и расчленения достигает 500, что подтверждает пригодность изделия для многократного использования в условиях периодического обслуживания и перекоммутации оборудования.

Совместимость и расшифровка обозначения

ШР28У7ЭШ9Н совместим с вилками серии ШР соответствующего типоразмера и контактной схемы, что позволяет формировать полноценные кабельные разъёмные пары для стационарного и подвижного применения. Обозначение изделия расшифровывается следующим образом:

• ШР — тип соединителя;
• 28 — условный размер корпуса в миллиметрах;
• У — угловой патрубок приборной части;
• 7 — число контактов;
• ЭШ — гайка для экранированного кабеля;
• 9 — сочетание контактов;
• Н — вариант исполнения.

Данное сочетание характеристик делает ШР28У7ЭШ9Н универсальным решением для электрических цепей с экранированными кабелями, работающих в условиях умеренных и низких температур, при воздействии вибрационных и ударных нагрузок.
