Назначение

ШР28У7ЭШ9 — кабельная розетка, входящая в состав низкочастотных цилиндрических соединителей типа ШР. Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется как при внутреннем, так и при наружном монтаже при условии защиты от пыли и влаги, в климатическом исполнении УХЛ.

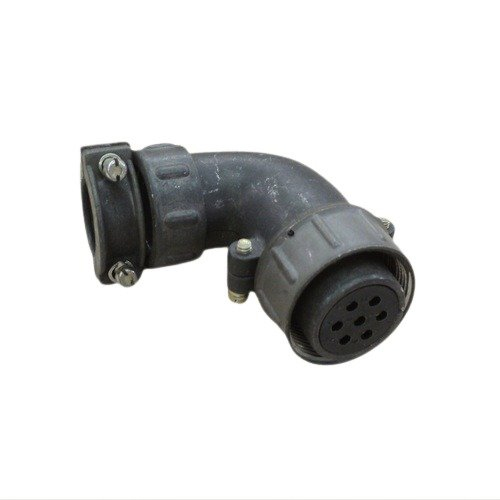

Соединители серии ШР построены по принципу разъёмного сочленения двух частей: кабельной и блочной. Для корректной работы необходимо сочетание кабельной и блочной частей, например кабельной вилки с блочной розеткой или кабельной розетки с блочной вилкой. Розетка ШР28У7ЭШ9 представляет собой кабельную часть с угловым патрубком и резьбовым соединением, что обеспечивает механическую фиксацию сочленённых частей и защиту стыка от случайного разъединения.

Подтверждённые технические характеристики

• Тип соединителя: ШР
• Условный размер корпуса: 28
• Количество контактов: 7
• Рабочее напряжение: до 850 вольт (амплитудное значение)
• Рабочий ток: 25 ампер
• Диаметр контактов: 2,5 миллиметра
• Покрытие контактов: серебро
• Сопротивление контактов: не более 1 миллиома
• Сопротивление изоляции: не менее 5000 мегаом
• Температурный диапазон эксплуатации: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева — до плюс 110 градусов Цельсия
• Срок службы: не менее 15 лет, минимальная наработка — 1000 часов

Конструктивные особенности

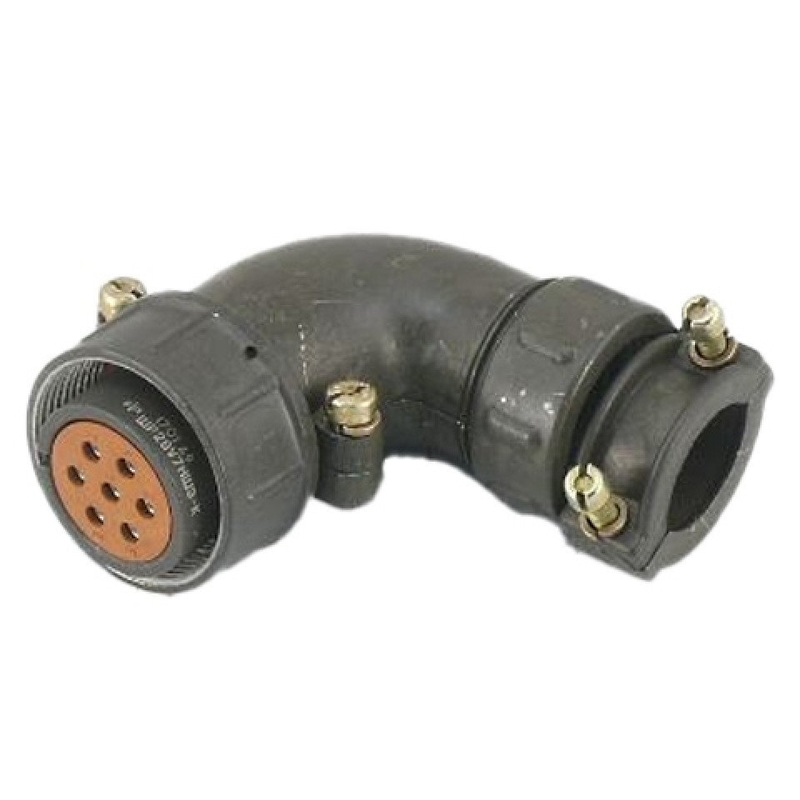

Розетка выполнена в цилиндрическом корпусе условного размера 28 с угловым патрубком для ввода кабеля. Резьбовое соединение обеспечивает надёжную фиксацию при сочленении с ответной частью. Семь контактов диаметром 2,5 миллиметра покрыты серебром, что поддерживает стабильно низкое переходное сопротивление и способствует сохранению параметров соединения в течение всего срока службы.

Условия эксплуатации и устойчивость к воздействиям

ШР28У7ЭШ9 рассчитана на работу в условиях, где возможны вибрации и механические воздействия. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 герца до 5000 герц с ускорением до 300 метров на секунду в квадрате. Кроме того, соединитель устойчив к ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате и к ударам многократного действия с ускорением до 350 метров на секунду в квадрате.

Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе при наличии защиты от пыли и влаги. Сочетание широкого температурного диапазона, стойкости к вибрации и ударам делает розетку пригодной для аппаратуры, работающей в сложных условиях.

Применение

Розетка ШР28У7ЭШ9 используется для коммутации электрических цепей в электро- и радиоаппаратуре. Типовые сценарии применения включают подключение кабельных линий к блокам и шкафам аппаратуры, организацию разъёмных соединений между отдельными узлами и устройствами, а также участки, где требуется периодическое сочленение и расчленение цепи. Для сборки полноценного соединения подбирается ответная часть того же типоразмера — блочная или кабельная, в зависимости от компоновки конкретного устройства.

Благодаря семи силовым контактам с серебряным покрытием, рабочему току до 25 ампер и рабочему напряжению до 850 вольт (амплитудное значение) розетка подходит для цепей питания и управления в составе радиоэлектронной и радиотехнической аппаратуры. Минимальная наработка 1000 часов и срок службы не менее 15 лет позволяют рассматривать её как надёжный элемент разъёмного соединения, обеспечивающий стабильную работу электрических цепей в условиях вибраций и механических нагрузок.
