Назначение соединителя ШР28У7ЭШ9

Кабельная розетка ШР28У7ЭШ9 (артикул 9880) представляет собой электрический соединитель общего назначения, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии ШР28 и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель обеспечивает надёжное разъёмное соединение проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры различного назначения.

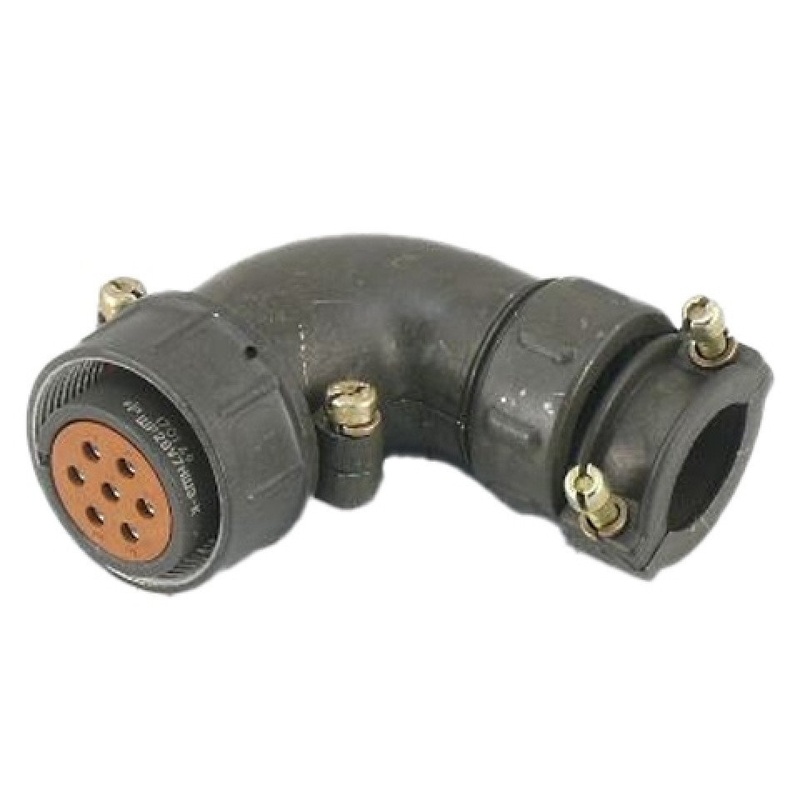

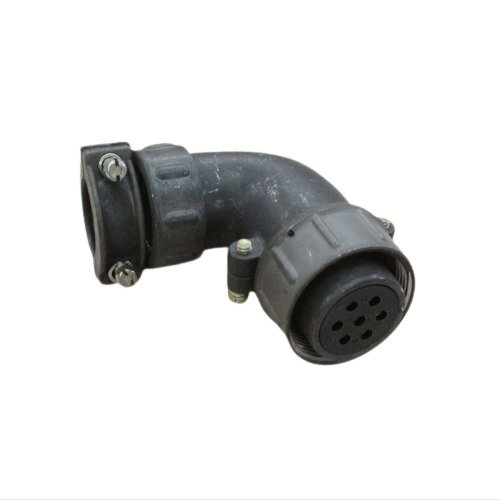

Конструктивно розетка выполнена с угловым патрубком, что позволяет оптимально организовывать подвод кабеля в условиях ограниченного пространства и при компоновке аппаратуры с плотным монтажом. Изделие рассчитано на сочленение с ответной частью — вилкой соответствующего типономинала — резьбовым способом, который обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические особенности и подтверждённые характеристики

Розетка ШР28У7ЭШ9 обладает следующими техническими параметрами, подтверждёнными для данного типономинала:

• Тип соединителя: ШР
• Условный размер корпуса: 28
• Количество контактов: 7
• Сочетание контактов: 9
• Рабочее напряжение: до 850 В
• Рабочий ток: 25 А
• Сопротивление контактов: 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро

Контакты диаметром 2,5 мм с серебряным покрытием обеспечивают низкое переходное сопротивление и стабильную работу соединителя в цепях с токами до 25 А. Рабочее напряжение до 850 В позволяет применять розетку в широком спектре электрических схем, а высокое сопротивление изоляции — не менее 5000 МОм — гарантирует надёжное разделение цепей и минимальные токи утечки.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременное повышение температуры до плюс 110 градусов Цельсия. Такие показатели позволяют использовать изделие как в отапливаемых помещениях, так и в неотапливаемых объёмах, а также на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Конструкция и метод монтажа

Соединитель ШР28У7ЭШ9 состоит из двух частей — вилки и розетки, которые могут выполняться как в приборном (блочном), так и в кабельном исполнении. Данное изделие является кабельной розеткой, то есть предназначено для установки на конце кабеля или жгута проводов. Угловой патрубок корпуса задаёт направление вывода кабеля под углом относительно оси сочленения, что упрощает монтаж в стеснённых условиях и снижает механические напряжения на месте пайки проводников.

Метод монтажа — пайка. Контакты розетки рассчитаны на присоединение проводников пайкой, что обеспечивает высокую механическую прочность и стабильность электрического соединения. Сочленение вилки и розетки осуществляется резьбовым способом: накидная гайка ответной части наворачивается на резьбу корпуса, создавая необходимое усилие прижима контактных пар и исключая люфт при эксплуатации.

Условия эксплуатации и надёжность

Розетка ШР28У7ЭШ9 допускает применение внутри помещений и на открытом воздухе при обеспечении защиты от пыли и влаги. Изделие устойчиво к механическим воздействиям, включая вибрацию и удары, что подтверждается конструкцией с резьбовой фиксацией сочленения и применяемыми материалами.

Гарантийный срок хранения соединителей составляет не менее 15 лет. Минимальная наработка — 1000 часов в различных режимах эксплуатации, что характеризует изделие как долговечный компонент, пригодный для длительного использования в составе ответственной аппаратуры.

Розетка кабельная ШР28У7ЭШ9 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, где требуется надёжный разъёмный контакт с высокой токовой нагрузкой и устойчивостью к внешним воздействиям. Изделие подходит для использования в стационарных и подвижных установках, измерительных комплексах, системах связи и другом оборудовании, в котором применяются соединители серии ШР.
