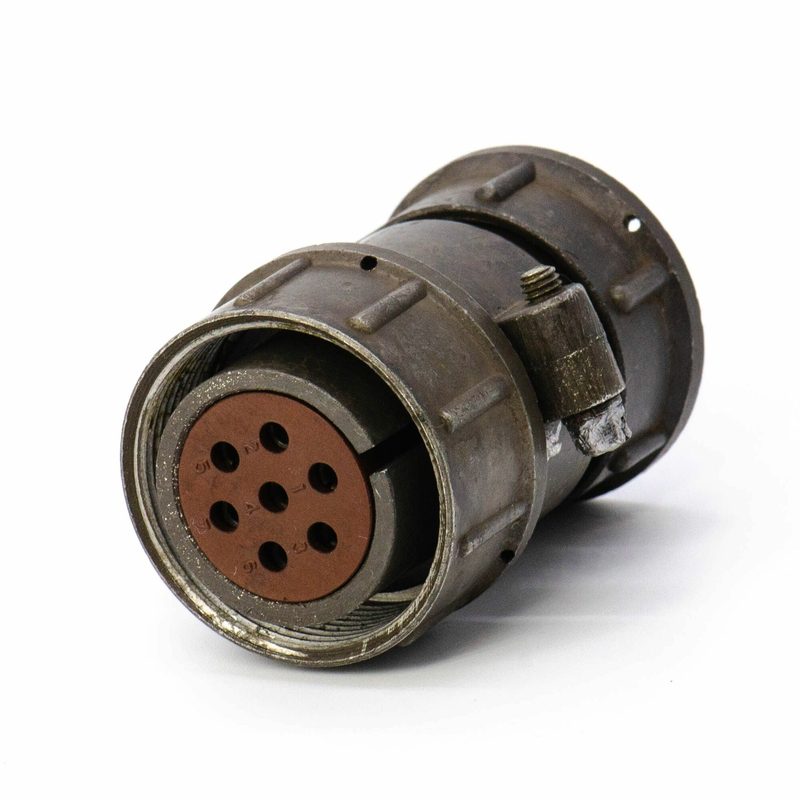

ШР28У7ЭШ9 представляет собой кабельную розетку серии ШР — цилиндрических низкочастотных соединителей общего назначения. Эти разъёмы предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Розетка имеет условный размер корпуса 28, 7 контактов диаметром 2,5 мм с серебряным покрытием и сопротивлением не более 1 мОм на контакт. Максимальная токовая нагрузка на контакт — 35 А (общая — до 175 А), рабочее напряжение постоянного тока — до 850 В, сопротивление изоляции — не менее 5000 МОм.

Конструкция

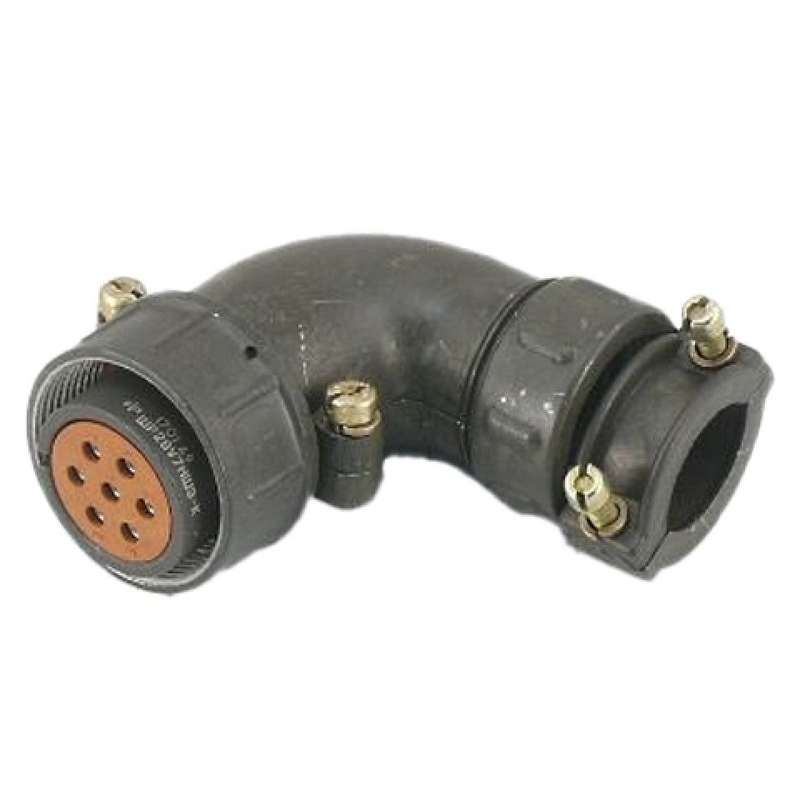

Это кабельная часть с угловым патрубком (У) и гайкой для экранированного кабеля (ЭШ9), обеспечивающая защиту от внешних воздействий. Сочленение резьбовое, с одношпоночной поляризацией корпусов; подходит для объёмного монтажа.

Надёжность и условия эксплуатации

Соединитель выдерживает 500 циклов расчленения, наработку не менее 1000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с² одиночный, 350 м/с² многократный).
