Назначение и область применения

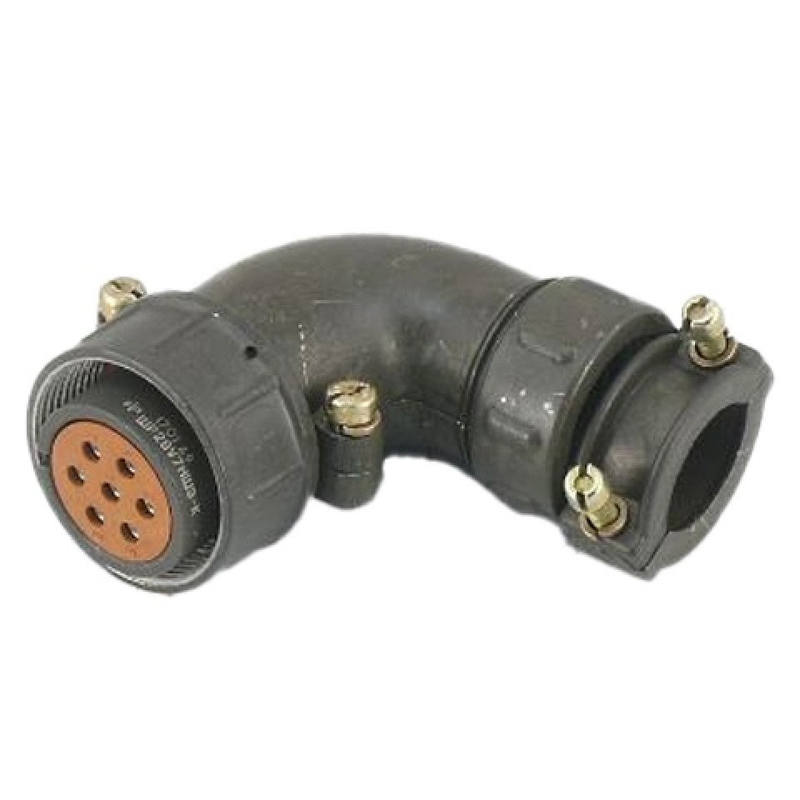

Соединитель ШР28У7ЭШ9 представляет собой кабельную розетку с угловым патрубком и гайкой, предназначенную для экранированного кабеля. Изделие используется в электрических цепях для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Конструкция обеспечивает надёжное резьбовое сочленение, что позволяет применять соединитель в условиях, где требуется устойчивость к механическим воздействиям и сохранение качества контакта при многократных циклах соединения и разъединения.

Соединители данной серии востребованы при сборке промышленного оборудования, измерительных приборов, систем связи и аппаратуры специального назначения. Угловой патрубок позволяет выполнять подключение кабеля с изменением направления его вывода, что особенно удобно при ограниченном пространстве внутри корпусов устройств и шкафов.

Конструктивные особенности и технические параметры

Соединитель относится к типу ШР — цилиндрический низкочастотный соединитель. Условный размер корпуса составляет 28, что определяет габаритные размеры изделия. Конструктивное исполнение У означает наличие углового патрубка. Розетка оснащена семью контактами, вид гайки патрубка Э — для экранированного кабеля, вид контактов Ш — розетка. Обозначение сочетания контактов — 9.

Основные технические параметры изделия:

• Рабочий ток: до 25 А
• Максимальное рабочее напряжение: до 850 В (амплитудное значение)
• Частота: до 3 МГц
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: 1 мОм
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Сочленение: резьбовое
• Метод монтажа: пайка
• Габаритные размеры: 76,1 на 63,4 на 38,5 мм

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость, что положительно сказывается на стабильности электрических характеристик в течение всего срока эксплуатации.

Монтаж и эксплуатационные преимущества

Монтаж соединителя осуществляется методом пайки, что обеспечивает прочное и долговечное соединение проводников с контактами. Резьбовое сочленение гарантирует плотное прилегание ответных частей и защиту от самопроизвольного разъединения при вибрациях и механических нагрузках. Исполнение с гайкой для экранированного кабеля позволяет корректно подключить экранирующую оплётку, обеспечивая целостность электромагнитного экранирования цепи.

Широкий температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет использовать розетку ШР28У7ЭШ9 как в отапливаемых помещениях, так и в неотапливаемых условиях, включая эксплуатацию в уличных шкафах и на открытых площадках при соблюдении требований по защите от прямого попадания влаги. Низкое сопротивление контактов и высокое сопротивление изоляции обеспечивают минимальные потери сигнала и надёжную изоляцию между цепями.

Соединитель подходит для многократного использования: конструкция рассчитана на повторяющиеся циклы соединения и разъединения без существенного ухудшения электрических параметров. Это делает его удобным решением для аппаратуры, требующей периодического подключения и отключения кабельных линий.
