Назначение

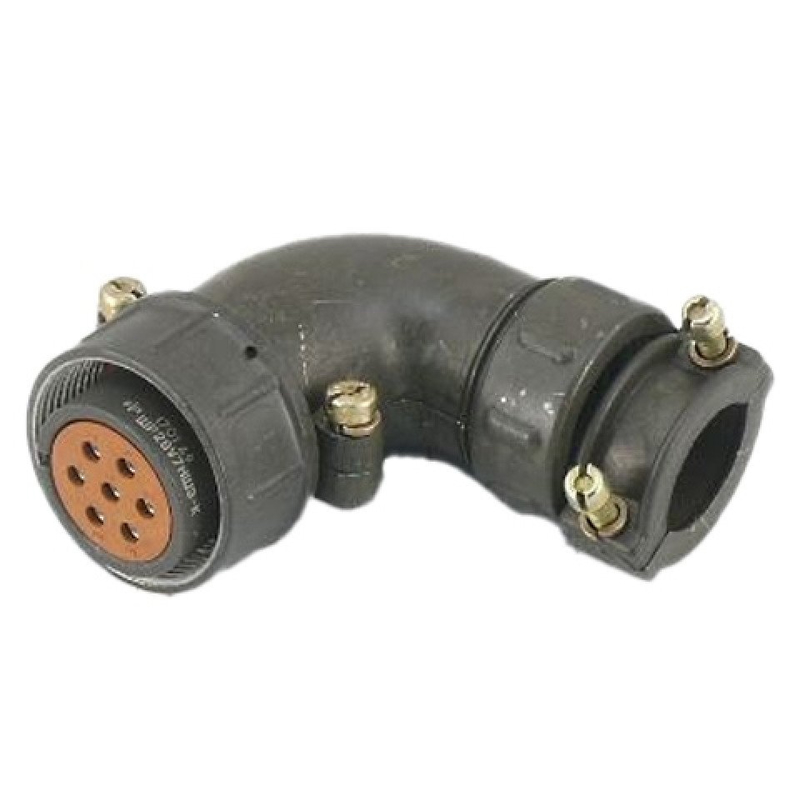

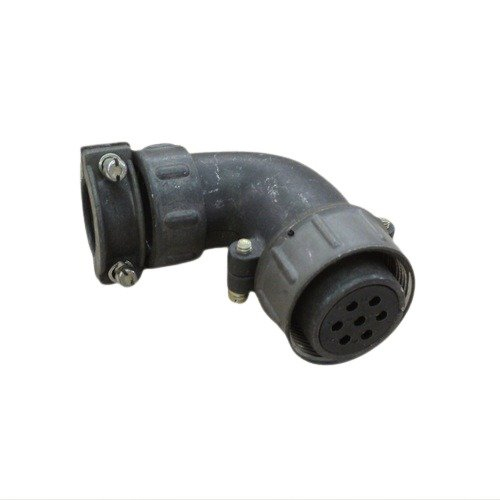

ШР28У7ЭШ9-К — это розетка кабельная, представляющая собой кабельную часть цилиндрического соединителя серии ШР, выпущенного заводом Элекон в 2015 году. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Кабельная розетка обеспечивает надёжную коммутацию внутренних цепей приборов и рассчитана на работу с экранированным кабелем.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме, принятой для соединителей серии ШР, и содержит полную информацию о конструкции и назначении розетки.

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — угловой патрубок;
• 7 — количество контактов;
• ЭШ9 — экранированный кабель, шаг 9 миллиметров;
• К — кабельная розетка.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его эксплуатационные возможности.

• Максимальное рабочее напряжение — 850 В (амплитудное значение);
• Рабочий ток — 25 А;
• Количество контактов — 7 штук, диаметр контакта 2,5 мм, покрытие серебром;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Частота — до 3 МГц для переменного тока.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения при многократных сочленениях и разъединениях.

Условия эксплуатации и применение

Розетка применяется во внутренних цепях приборов для работы с экранированным кабелем. Климатическое исполнение изделия — УХЛ2 по ГОСТ 15150-69, что допускает эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается наружный монтаж при условии защиты от дождя, пыли и прямого солнечного воздействия.

Благодаря угловому патрубку и конструкции под экранированный кабель с шагом 9 миллиметров розетка удобна для монтажа в стеснённых условиях приборных корпусов, где требуется направленный ввод кабеля и сохранение экранирующих свойств линии. Сочетание рабочего тока 25 А и максимального напряжения 850 В позволяет использовать изделие в силовых и сигнальных цепях электро- и радиоаппаратуры.

Ключевые особенности

• Кабельная часть цилиндрического соединителя серии ШР производства завода Элекон;
• Семь контактов диаметром 2,5 миллиметра с серебряным покрытием;
• Низкое сопротивление контактов — не более 1 мОм;
• Высокое сопротивление изоляции — не менее 5000 МОм;
• Работа с экранированным кабелем, шаг 9 миллиметров;
• Угловой патрубок для направленного ввода кабеля;
• Климатическое исполнение УХЛ2 по ГОСТ 15150-69.

Изделие предназначено для применения в составе электро- и радиоаппаратуры, где требуется надёжное соединение и разъединение электрических цепей с сохранением экранирования кабельной линии.
