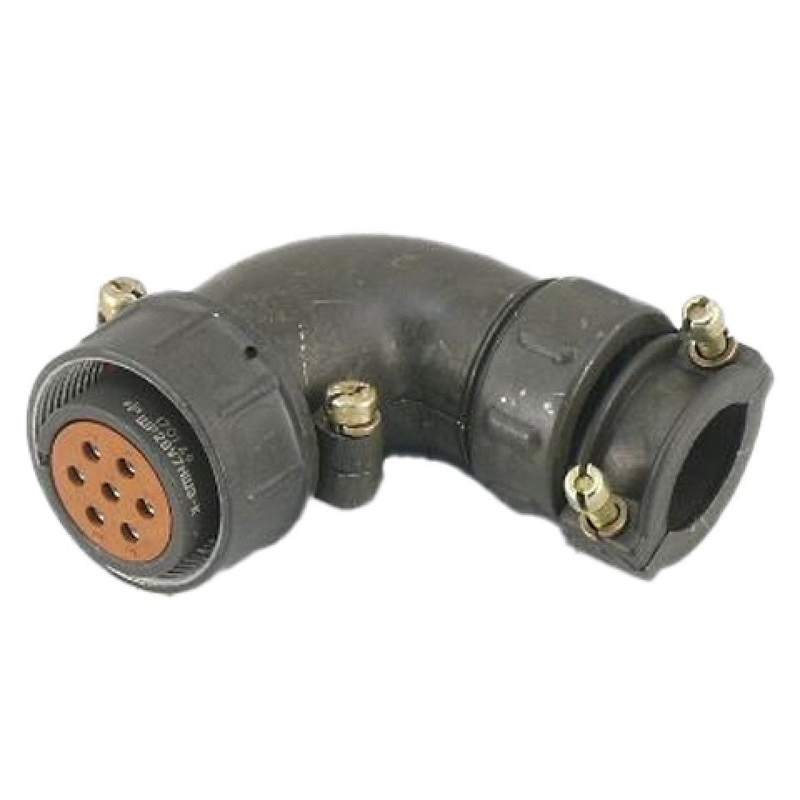

ШР28У7ЭШ9-К

ШР28У7ЭШ9-К — это кабельная розетка низкочастотного цилиндрического электрического соединителя серии ШР с резьбовым соединением. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Назначение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, подходит для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное использование при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Максимальное рабочее напряжение: 850 В.
Количество контактов: 7 (диаметр 2,5 мм), сочетание ЭШ9.
Сопротивление контактов: не более 1 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая температура: от -60°C до +100°C.

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 350 м/с² многократного действия) и число сочленений-расчленений до 500.

Расшифровка обозначения

ШР — тип соединителя; 28 — условный размер корпуса; У — угловой патрубок для кабельной части; 7 — число контактов; ЭШ9 — сочетание контактов и конструкция.

Описание

ШР28У7ЭШ9-К

ШР28У7ЭШ9: надежное соединение для промышленной электроники

ШР28У7ЭШ9 — кабельная розетка цилиндрического низкочастотного разъема серии ШР, предназначенная для надежного соединения электрических цепей в электро-, радио- и контрольно-измерительной аппаратуре. Модель востребована там, где важны прочная фиксация кабеля, устойчивость к вибрациям и стабильные электрические параметры в сложных условиях эксплуатации.

Назначение ШР28У7ЭШ9

Разъем ШР28У7ЭШ9 применяется для объемного монтажа и коммутации проводов, кабелей, приборных блоков и отдельных узлов оборудования. Конструкция рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В.

Серия ШР используется в промышленной автоматике, измерительной технике, системах связи, электрооборудовании, аппаратуре управления и других устройствах, которым требуется разъемное соединение с высокой механической надежностью.

Конструктивные особенности

Маркировка ШР28У7ЭШ9 указывает на принадлежность изделия к серии цилиндрических соединителей ШР. Это розетка кабельного исполнения с корпусом условного размера 28 и семью контактами. Устройство оснащено угловым патрубком для экранированного кабеля, что помогает аккуратно организовать вывод кабеля и поддерживать защиту сигнальных цепей от электромагнитных помех.

Ключевые особенности конструкции:

Кабельное исполнение корпуса.
Розеточная часть разъемного соединения.
Семь контактов для передачи питания, управляющих и сигнальных линий.
Резьбовое сочленение, предотвращающее самопроизвольное разъединение.
Угловой патрубок для удобной прокладки экранированного кабеля.
Одношпоночная поляризация, исключающая неправильную ориентацию при соединении.
Монтаж проводников пайкой.

Технические характеристики

Для ШР28У7ЭШ9 заявлены параметры, соответствующие применению в промышленной и специальной аппаратуре:

Параметр	Значение
Количество контактов	7
Условный размер корпуса	28
Максимальное рабочее напряжение	до 850 В
Рабочий ток на контакт	до 25 А
Диаметр контактов	2,5 мм
Сопротивление контакта	не более 1 мОм
Сопротивление изоляции	не менее 5000 МОм
Частота электрических цепей	до 3 МГц
Температура окружающей среды	от −60 до +60 °C
Число циклов сочленения-расчленения	не менее 500
Способ соединения	резьбовой
Способ монтажа	пайка

Устойчивость к воздействию вибраций в диапазоне от 1 до 5000 Гц и способность работать при значительных механических нагрузках делают разъем подходящим для оборудования, эксплуатируемого в условиях тряски, перемещений и производственных вибраций.

Преимущества применения

ШР28У7ЭШ9 сочетает электрическую нагрузочную способность, механическую прочность и удобство кабельного монтажа. Резьбовая фиксация обеспечивает плотное и стабильное соединение, а угловой патрубок помогает снизить нагрузку на кабель при ограниченном монтажном пространстве.

Семиконтактная компоновка позволяет использовать разъем для одновременного подключения нескольких цепей в одном узле. Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию устойчивого контакта при длительной эксплуатации.

Где используется ШР28У7ЭШ9

Разъем ШР28У7ЭШ9 может применяться в следующих направлениях:

Промышленные системы автоматизации и управления.
Контрольно-измерительные приборы.
Электротехнические шкафы и приборные комплексы.
Радиоэлектронная аппаратура.
Оборудование связи и передачи сигналов.
Испытательные стенды и диагностические комплексы.
Техника, работающая при вибрациях и температурных перепадах.

При подборе ответной части необходимо учитывать совместимость по серии, типу соединителя, количеству и расположению контактов, а также требованиям к кабелю и условиям эксплуатации. ШР28У7ЭШ9 — практичное решение для формирования надежных многоконтактных соединений в аппаратуре, где критичны безопасность, устойчивость и долговечность коммутации.
