Назначение

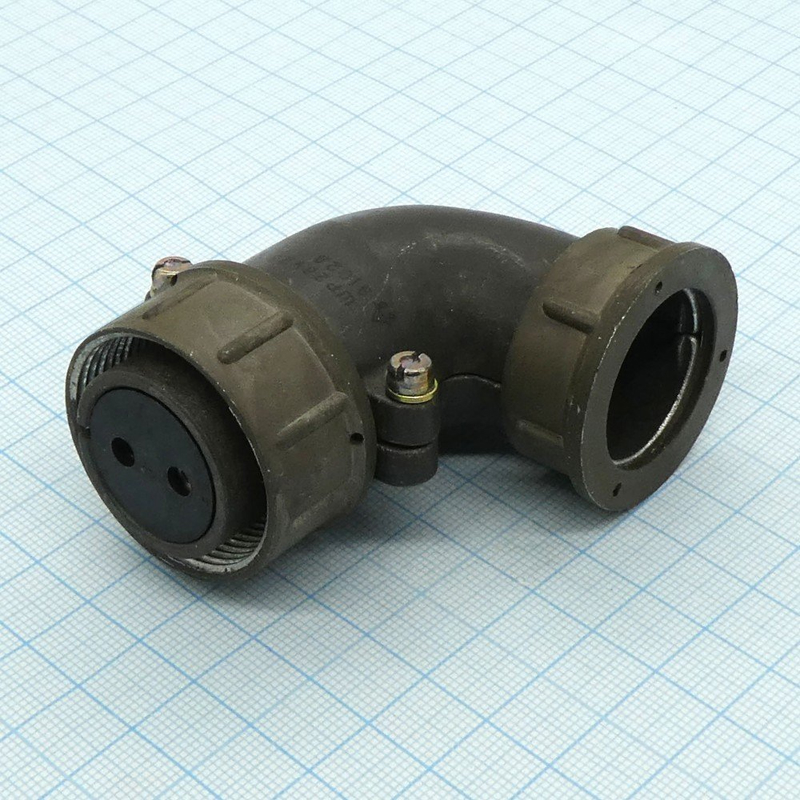

ШР28У7ЭШ7 — это кабельная розетка (коннектор) цилиндрического типа из серии ШР с угловым патрубком для экранированного кабеля. Изделие предназначено для надёжного соединения и разъединения электрических цепей в различных аппаратах, узлах и блоках. Основная функция соединителя — обеспечение стабильного электрического контакта между проводами и кабелями при сохранении возможности быстрой стыковки и расстыковки.

Артикул изделия — 51428, категория — ШР28, производитель — Коннектор. Розетка относится к классу цилиндрических низкочастотных соединителей и применяется там, где требуется компактное, механически прочное и многократно разъединяемое соединение.

Подтверждённые особенности и характеристики

Конструкция соединителя включает следующие подтверждённые особенности:

• Семь контактов в корпусе с условным размером 28.
• Резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей.
• Одношпоночная поляризация, исключающая неправильную стыковку.
• Угловой патрубок для экранированного кабеля, что упрощает монтаж в стеснённых условиях.
• Обозначение Э указывает на экранированный вариант исполнения.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий ток на контакт — от 7 до 50 А в зависимости от диаметра контактов.
• Стойкость к вибрации в диапазоне от 1 до 5000 Гц при нагрузке до 300 метров на секунду в квадрате.
• Стойкость к линейным нагрузкам.
• Ресурс — не менее 500 сочленений и расчленений.
• Наработка — не менее 1000 часов.

Розетка рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Допускается эксплуатация как внутри помещений, так и снаружи при условии дополнительной защиты от пыли и влаги.

Электрические параметры

Соединитель пригоден для цепей с амплитудным напряжением до 850 В. Высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для ответственных электрических соединений. Токовая нагрузка на контакт варьируется от 7 до 50 А и определяется диаметром конкретного контактного элемента.

Механическая стойкость

Изделие выдерживает вибрационные воздействия с частотой от 1 до 5000 Гц и ускорением до 300 метров на секунду в квадрате, а также линейные нагрузки. Заявленный ресурс составляет не менее 500 циклов сочленения и расчленения при наработке не менее 1000 часов, что подтверждает возможность многократного использования без потери рабочих свойств.

Применение

ШР28У7ЭШ7 используется в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику. Основное назначение — соединение и разъединение проводов, кабелей, узлов и блоков. Благодаря экранированному исполнению и угловому патрубку розетка подходит для монтажа экранированных кабельных линий, где требуется защита от помех.

Допускается применение в цепях постоянного и переменного тока частотой до 3 МГц как внутри помещений, так и снаружи при дополнительной защите от пыли и влаги. Изделие может использоваться в составе аппаратуры, эксплуатируемой в условиях вибрации и линейных нагрузок, что подтверждается соответствующими техническими характеристиками.

Краткие сведения

1. Наименование: ШР28У7ЭШ7 РОЗЕТКИ Коннектор.
2. Артикул: 51428.
3. Категория: ШР28.
4. Производитель: Коннектор.
5. Год: 2014.
