Назначение

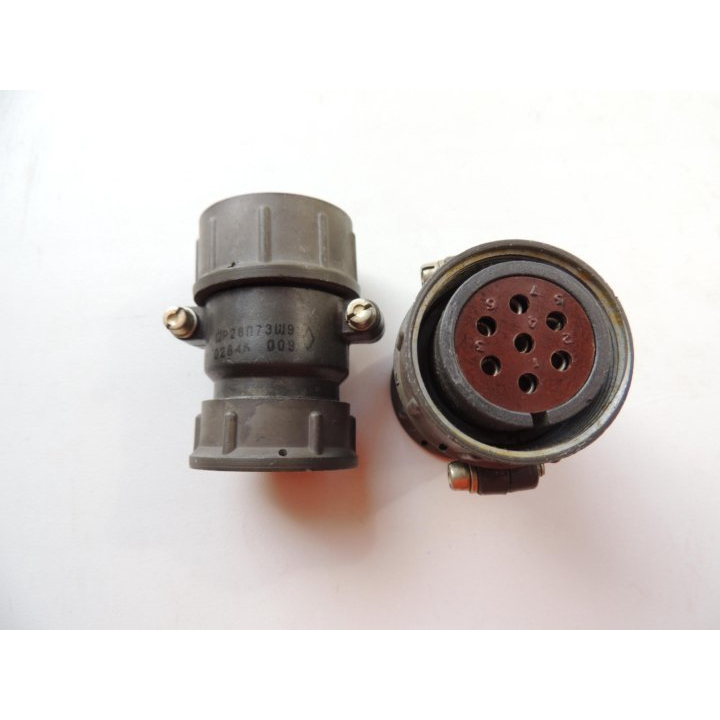

ШР28У7ЭШ7-К — это розетка кабельная цилиндрического низкочастотного соединителя серии ШР производства предприятия Элекон. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Основная функция розетки — обеспечение стабильного электрического контакта между проводами, кабелями, узлами и блоками приборов при сохранении возможности быстрого сочленения и расчленения без применения специального инструмента.

Соединитель относится к низкочастотному классу и применяется в цепях, где рабочая частота не превышает 3 МГц. Конструкция рассчитана на эксплуатацию как с обычными, так и с экранированными кабелями, что делает розетку универсальным решением для монтажа ответственных электротехнических соединений.

Подтверждённые особенности и технические характеристики

Изделие обладает следующими характеристиками, заявленными производителем:

• Тип соединителя — ШР, цилиндрический низкочастотный.
• Размер корпуса — 28 (условное обозначение типоразмера серии).
• Исполнение кабельной части — У7, угловой патрубок.
• Вариант исполнения — ЭШ7, экранированный угловой.
• Сочленение резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение.
• Поляризация одношпоночная — исключает неправильную стыковку ответных частей.
• Рабочее напряжение — до 850 В амплитудного значения.
• Рабочий диапазон частот — постоянный и переменный ток с частотой до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Климатическое исполнение — УХЛ2 по ГОСТ 15150-69, допускающее внутренний монтаж.
• Возможность наружного применения при условии защиты от дождя, пыли и прямого солнечного воздействия.
• Совместимость с экранированным кабелем.
• Год выпуска — 2015.

Область применения

Розетка ШР28У7ЭШ7-К применяется в составе электро- и радиоаппаратуры для коммутации цепей управления, питания и сигнализации. Благодаря угловому исполнению кабельной части и экранированному варианту исполнения изделие востребовано в приборах и блоках, где требуется компактная компоновка жгутов и защита передаваемого сигнала от внешних помех.

Изделие подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружной установки при наличии защиты от дождя, пыли и солнца. Сочленение резьбовое и поляризация одношпоночная обеспечивают правильную и надёжную стыковку с ответной частью, что особенно важно при эксплуатации в условиях вибрации и ограниченного доступа к разъёму.

Розетка работает в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных условиях — гарантирует безопасность и стабильность электрических параметров соединения. Применение экранированного кабеля позволяет использовать изделие в цепях, чувствительных к электромагнитным наводкам.

Расшифровка обозначения и комплектность

Маркировка ШР28У7ЭШ7-К расшифровывается следующим образом: ШР — тип соединителя, 28 — размер корпуса, У7 — угловой патрубок кабельной части, ЭШ7 — экранированный угловой вариант. Артикул изделия — 51429, производитель — Элекон.

Соединитель предназначен для работы в составе ответных частей серии ШР соответствующего типоразмера. При монтаже необходимо соблюдать поляризацию и обеспечивать надёжную заделку кабеля в угловом патрубке. Изделие рассчитано на многократное сочленение и расчленение в процессе эксплуатации без потери контактных свойств.

Для получения полной информации о допустимых токах, сечениях подключаемых проводников и точных массогабаритных параметрах рекомендуется обращаться к технической документации производителя, поставляемой с партией изделий.
