Назначение и область применения

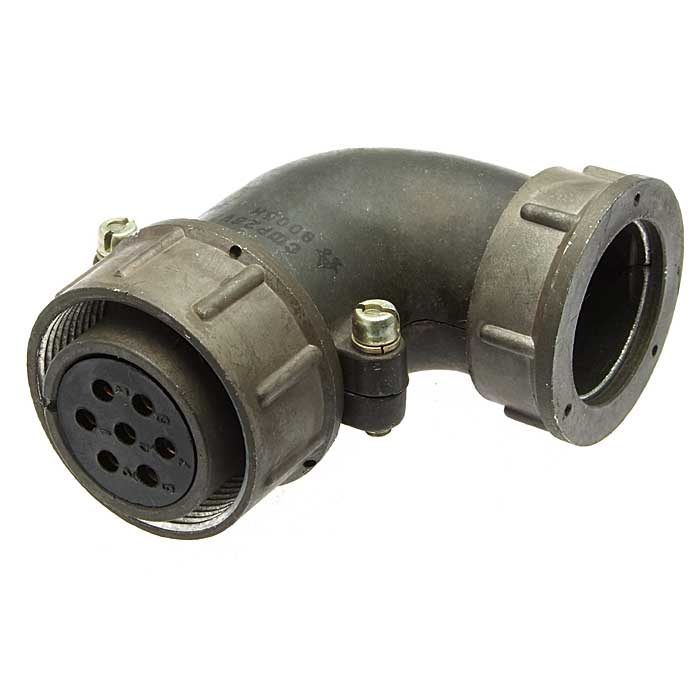

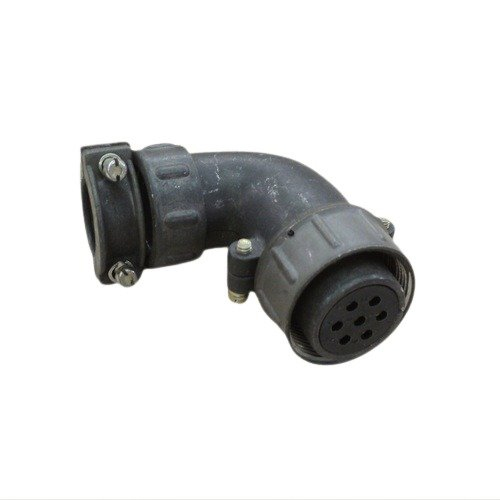

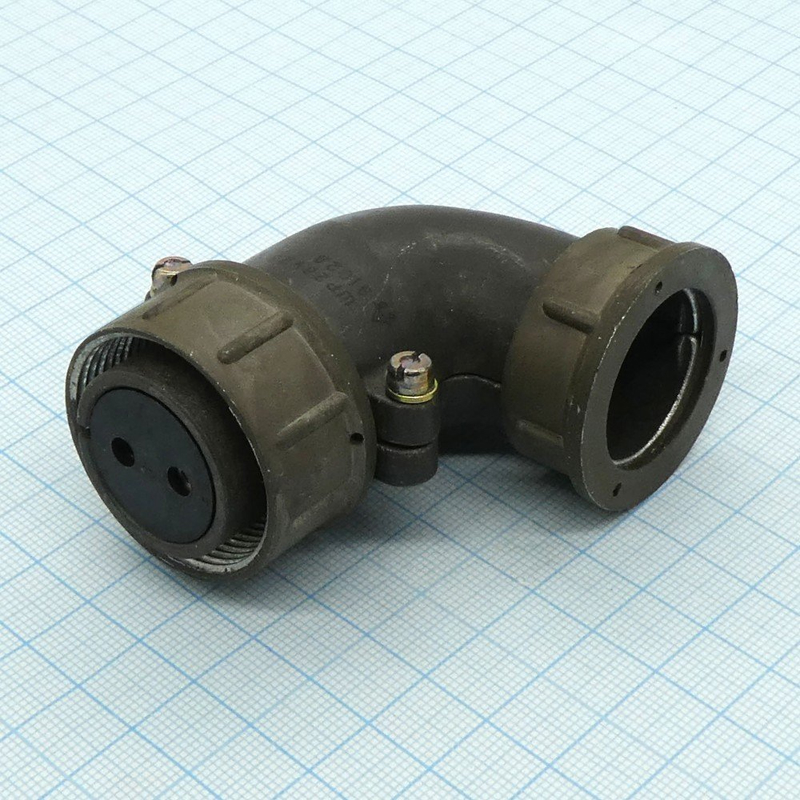

Кабельная розетка ШР28У7ЭШ7 «5» относится к серии низкочастотных цилиндрических соединителей ШР общего назначения. Изделие предназначено для создания разъёмного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация цепей переменного и постоянного тока с частотой до 3 МГц. Соединитель рассчитан на применение в приборах климатического исполнения УХЛ.

Конструктив предусматривает внутренний монтаж. При наружном использовании необходимо обеспечить дополнительную защиту от внешних факторов, поскольку сам соединитель не позиционируется как герметичный для открытой эксплуатации без кожуха или корпуса оборудования. Розетка применяется в составе блоков, стоек и приборных панелей, где требуется угловой вывод кабеля и фиксированное положение ответной части.

Расшифровка обозначения

Маркировка ШР28У7ЭШ7 содержит полную информацию о конструктивных особенностях изделия:

• ШР — тип соединителя: штепсельный разъём общего применения;
• 28 — условный размер корпуса, определяющий габаритную группу;
• У — угловой патрубок кабельной части, обеспечивающий вывод кабеля под углом к оси сочленения;
• 7 — количество контактов;
• Э — сочетание контактов: розетка с эквидистантным расположением контактных элементов;
• Ш — розетка, то есть часть соединителя с гнёздами;
• 7 — покрытие контактов серебром.

Приёмка «5» в обозначении указывает на категорию контроля качества, принятую для данного изделия. Артикул товара — 9874.

Технические характеристики

Соединитель ШР28У7ЭШ7 «5» рассчитан на максимальное рабочее напряжение до 850 В. Рабочий ток на контакт составляет от 7 до 50 А в зависимости от диаметра контактных элементов: чем больше сечение контакта и его диаметр, тем выше допустимая токовая нагрузка. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что обеспечивает стабильную работу в цепях с высокими требованиями к утечкам.

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный нагрев до плюс 110 градусов Цельсия без потери эксплуатационных свойств. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па (1,3×10⁻⁴ Па).

Изделие устойчиво к механическим воздействиям: выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду, что соответствует 30g. Это позволяет применять розетку в аппаратуре, эксплуатируемой в условиях тряски и вибраций.

Конструктивные особенности и монтаж

Корпус размера 28 обеспечивает достаточную механическую прочность и удобство сочленения с ответной вилкой. Угловой патрубок кабельной части позволяет компактно разместить соединитель в ограниченном пространстве и уменьшить радиус изгиба кабеля при подводе к панели. Эквидистантное расположение контактов гарантирует равномерное распределение нагрузки и исключает ошибки при сочленении благодаря ориентации по ключу корпуса.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно при длительной эксплуатации и хранении. Розетка монтируется на панель или в корпус прибора, фиксируется штатным крепежом соответствующего типоразмера. Кабель заводится через угловой патрубок и разделывается под пайку или обжим в зависимости от принятой технологии монтажа на предприятии.
