Назначение и общая характеристика

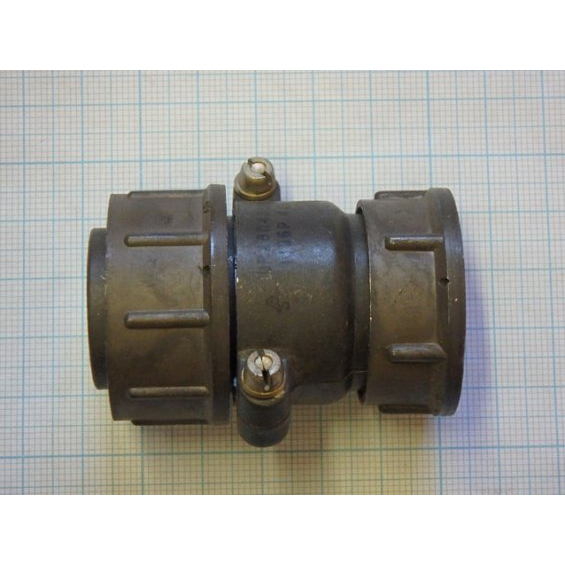

ШР28У7ЭШ5 — кабельная розетка серии ШР производства «Каскад». Она предназначена для надёжного соединения в промышленных электрических цепях и применяется там, где требуется передача сигналов и мощности через разъёмное контактное соединение. Артикул товара — 51427. В карточке указан год 2024.

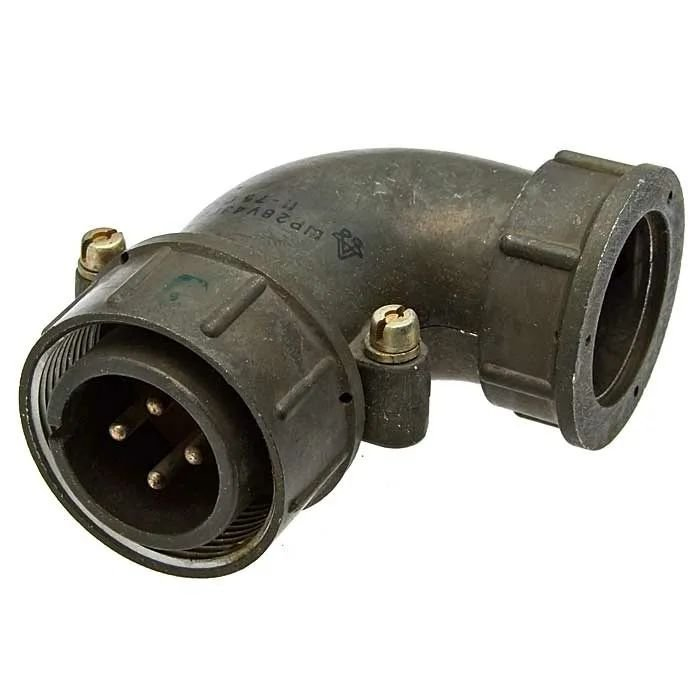

Модель относится к серии ШР28 и имеет условный размер корпуса 28. Исполнение включает угловой патрубок, обозначенный в наименовании буквой У, и гайку для экранированного кабеля, обозначенную ЭШ. Такая конструкция ориентирована на монтаж кабельной линии с учётом удобства подвода и фиксации экранированного кабеля.

Подтверждённые особенности конструкции

• Серия и корпус: ШР28, условный размер корпуса 28, кабельное исполнение.
• Контакты: 7 контактов диаметром 2,5 мм.
• Материал контактов: серебро или никель, что обеспечивает низкое сопротивление и долговечность соединения.
• Подключение кабеля: угловой патрубок и гайка для экранированного кабеля.
• Тип исполнения: негерметичный, климатическое исполнение УХЛ.

Розетка рассчитана на сочетание с вилками серии ШР. Контактная система выполнена с упором на стабильность электрического соединения: сопротивление контактов составляет не более 1 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение: до 850 В постоянного тока.
• Токовая нагрузка: до 35 А на контакт, общая — до 175 А.
• Рабочая частота: до 3 МГц.
• Ресурс сочленений-расчленений: не менее 500 циклов.
• Наработка: 5000 часов.

Перечисленные параметры подтверждают пригодность розетки для цепей, где важны контролируемое переходное сопротивление, достаточная электрическая прочность изоляции и повторяемость соединений. Негерметичное исполнение не следует трактовать как герметичный разъём: речь идёт о заявленном конструктивном типе, а не о защите от погружения или воздействия среды под давлением.

Применение и совместимость

ШР28У7ЭШ5 применяется в промышленном оборудовании, авиации и тяжёлом машиностроении. Она подходит для передачи сигналов и мощности при частоте до 3 МГц, а также для организации разъёмного соединения в составе кабельных сборок. Совместимость с вилками серии ШР позволяет использовать розетку в составе разъёмных пар, рассчитанных на аналогичный типоразмер и контактную систему.

Кабельный корпус, угловой патрубок и гайка для экранированного кабеля упрощают монтаж в стеснённых условиях и помогают организовать подвод кабеля с экраном. При подборе следует учитывать число контактов, их диаметр, допустимое напряжение и токовую нагрузку, а также климатическое исполнение УХЛ и негерметичный тип. Для корректной эксплуатации важно соблюдать сочетаемость с ответной частью серии ШР и не превышать указанные электрические и ресурсные параметры.
