Назначение и область применения

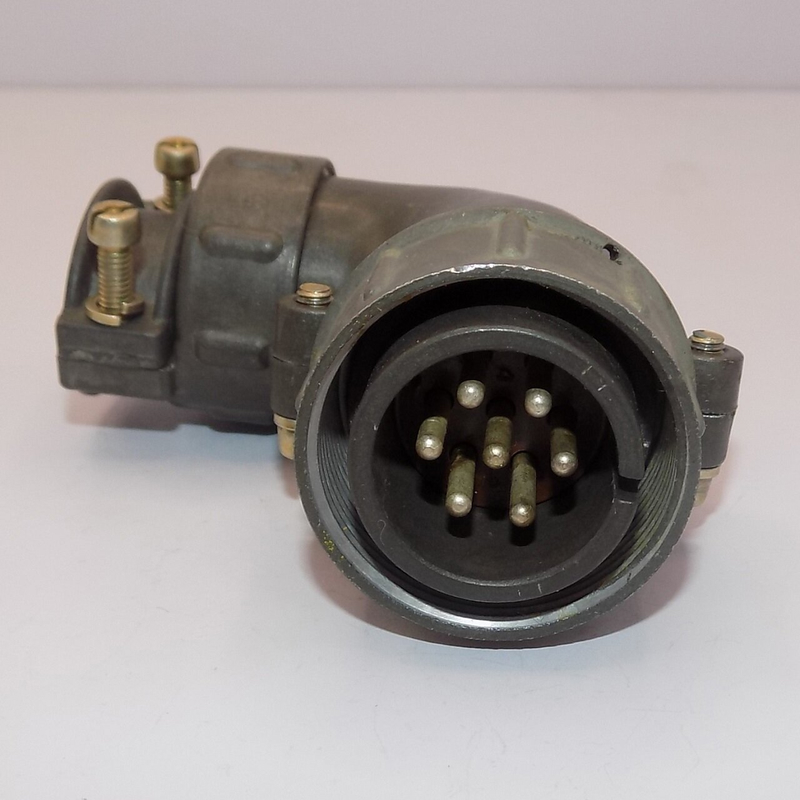

Кабельная угловая вилка ШР28У7ЭГ9Н предназначена для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Изделие относится к негерметичным соединителям климатического исполнения УХЛ и рассчитано на эксплуатацию в промышленных и энергетических системах. Конструкция с прямым патрубком ориентирована на подключение экранированного кабеля, что обеспечивает стабильное соединение и защиту сигнальных и силовых линий от внешних электромагнитных помех.

Вилка применяется в составе электротехнических шкафов, распределительных устройств, испытательных стендов и промышленного оборудования, где требуется надёжный разъём с высокой токовой нагрузкой и возможностью многократного сочленения. Благодаря угловому исполнению корпуса соединитель удобен при ограниченном пространстве и сложной трассировке кабеля.

Ключевые технические характеристики

Соединитель ШР28У7ЭГ9Н имеет семь контактов диаметром 2,5 мм каждый. Сопротивление контакта не превышает 1 мОм, что обеспечивает минимальные потери в месте соединения. Максимальная токовая нагрузка на одиночный контакт составляет до 35 А, общая допустимая нагрузка на вилку достигает 175 А.

Изделие сохраняет работоспособность в широком диапазоне температур: минимальная рабочая температура составляет минус 60 °C, максимальная — плюс 60 °C. Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм, что подтверждает высокие диэлектрические свойства соединителя и безопасность его применения в силовых цепях.

Материалы и конструктивные особенности

• Тип соединителя — негерметичный, климатическое исполнение УХЛ
• Количество контактов — 7 штук, диаметр контакта — 2,5 мм
• Материал контактов — серебро или никель в зависимости от исполнения
• Прямой патрубок для экранированного кабеля
• Угловое исполнение корпуса

Совместимость и взаимозаменяемость

В качестве ответной части для вилки ШР28У7ЭГ9Н применяются розетки приборные ШР28П7ЭГ9 и ШР28СК7ЭГ9. Это позволяет формировать комплектные разъёмные пары для различных монтажных схем. Изделие взаимозаменяемо с аналогами, в числе которых ШР28У7НГ9 и другие модели серии ШР28, что упрощает подбор компонентов при проектировании и ремонте оборудования.

Кабельная вилка поставляется как самостоятельное изделие для монтажа на экранированный кабель. Конкретные сведения о гарантийных обязательствах, стране производства и сопроводительной документации в исходных данных не указаны, поэтому при заказе рекомендуется уточнять эти параметры у поставщика.

Условия эксплуатации

Соединитель рассчитан на работу в климатических условиях УХЛ, что предполагает применение в умеренном и холодном климате. Диапазон рабочих температур от минус 60 °C до плюс 60 °C допускает использование изделия как в отапливаемых помещениях, так и в неотапливаемых технических зонах с существенными перепадами температур. Негерметичное исполнение накладывает ограничение на прямое попадание влаги и агрессивных сред, поэтому монтаж следует выполнять в защищённых объёмах или с применением дополнительных уплотнений кабельного ввода.
