Назначение соединителя ШР28У7ЭГ9

ШР28У7ЭГ9 — это цилиндрический электрический соединитель общепромышленного назначения, входящий в категорию ШР28. Изделие представляет собой кабельную вилку и предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Соединитель применяется в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Конструкция соединителей типа ШР построена по принципу разъёмного сочленения двух частей: вилки и розетки, при этом каждая из них может быть кабельной или блочной. Для получения рабочего соединения необходимо сочетание кабельной части (вилка или розетка) с блочной частью (вилка или розетка). Модель ШР28У7ЭГ9 является кабельной вилкой, то есть устанавливается на сторону кабеля.

Артикул изделия — 51425. Производитель, указанный в каталоге, — Коннектор. Год, зафиксированный в характеристиках карточки товара, — 2014.

Расшифровка обозначения ШР28У7ЭГ9

Буквенно-цифровое обозначение модели несёт полную информацию о конструкции и электрических параметрах изделия. Каждый знак в маркировке имеет строго определённое значение:

• ШР — тип соединителя;
• 28 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком для кабельной части;
• 7 — количество контактов;
• Э — вид гайки патрубка, предназначенной для экранированного кабеля;
• Г — вилка;
• 9 — обозначение сочетания контактов (7 контактов диаметром 2,5 мм).

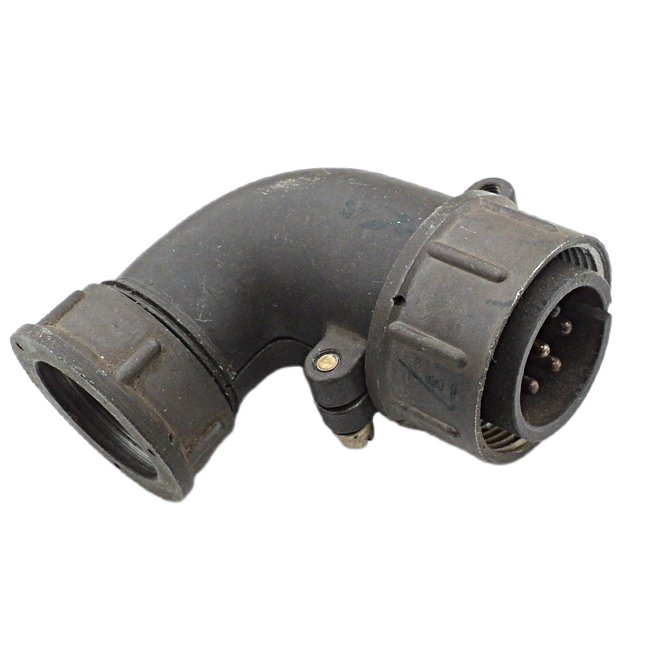

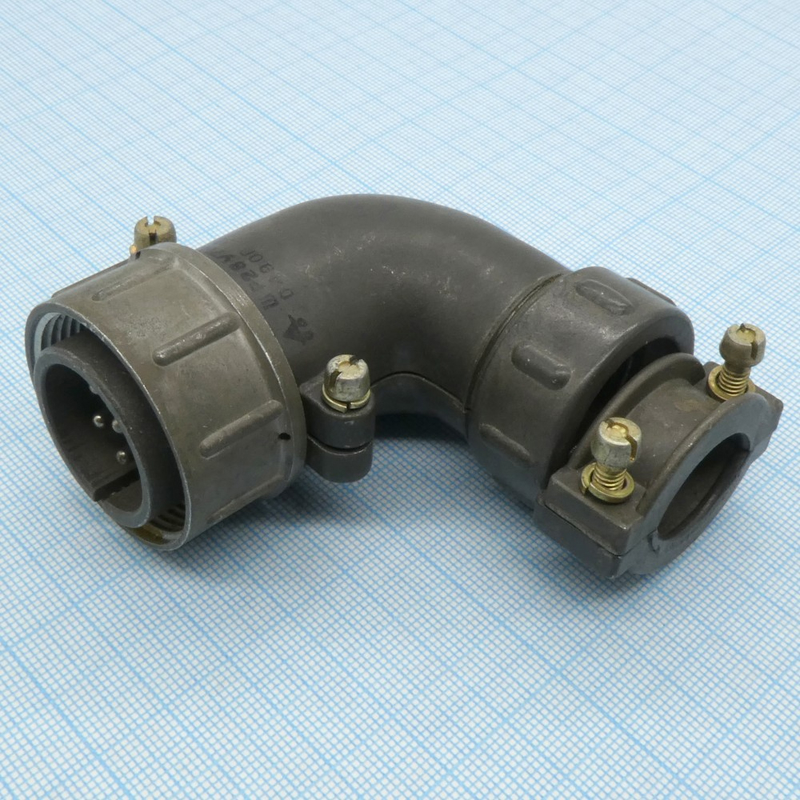

Таким образом, модель ШР28У7ЭГ9 — это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля, оснащённая семью контактами диаметром 2,5 мм. Угловой патрубок позволяет подводить кабель под углом к оси соединителя, что важно при ограниченном монтажном пространстве, а гайка обеспечивает надёжное крепление и экранирование кабеля.

Технические характеристики

Электрические и эксплуатационные параметры соединителя ШР28У7ЭГ9 подтверждены данными каталога и приведены ниже:

• сопротивление контакта — не более 1 мОм;
• максимальная токовая нагрузка на одиночный контакт — не более 35 А;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• амплитудное значение напряжения цепи — 850 В;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• диапазон частот вибрации — от 1 до 5000 Гц;
• ускорение при вибрации — 300 м/с² (30 g);
• ускорение при одиночном ударе — 5000 м/с² (500 g).

Низкое переходное сопротивление контакта (не более 1 мОм) обеспечивает минимальные потери при передаче тока, а высокое сопротивление изоляции (не менее 5000 МОм) гарантирует надёжную развязку цепей. Допустимая токовая нагрузка до 35 А на одиночный контакт позволяет использовать соединитель в силовых цепях, а рабочий диапазон частот до 3 МГц — в радиоаппаратуре. Ресурс по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов.

Отдельного внимания заслуживает механическая стойкость изделия. Соединитель работоспособен при вибрации с частотами от 1 до 5000 Гц и ускорением до 300 м/с² (30 g), выдерживает одиночные удары с ускорением до 5000 м/с² (500 g). Такие параметры подтверждают пригодность модели для условий интенсивной механической нагрузки.

Область применения

Соединитель ШР28У7ЭГ9 используется в электро- и радиоаппаратуре для коммутации электрических цепей. Благодаря сочетанию высокой токовой нагрузки, широкого частотного диапазона и стойкости к вибрации и ударам изделие востребовано в составе промышленного оборудования и приборов, где требуется надёжное разъёмное соединение.

Особенности исполнения — угловой патрубок и гайка для экранированного кабеля — делают модель удобной при монтаже экранированных линий и в стеснённых условиях установки. Для сборки необходимо подобрать ответную часть: кабельную вилку или розетку ШР28 сочетают с блочной вилкой или розеткой соответствующего исполнения.
