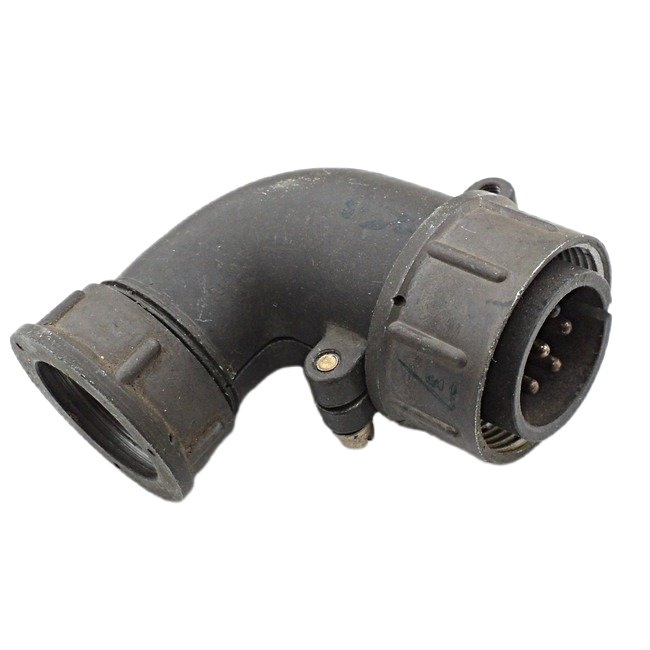

ШР28У7ЭГ9 представляет собой кабельную угловую вилку серии ШР — цилиндрических низкочастотных соединителей общего назначения.

Основные характеристики

Это кабельный соединитель с угловым патрубком и гайкой для экранированного кабеля, условный размер корпуса — 28 мм, часть — вилка (штыревые контакты). Количество контактов — 7 штук диаметром 2,5 мм (сочетание «9»), покрытие контактов — серебром. Максимальное рабочее напряжение постоянного тока — 850 В, сопротивление контактов — не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Применение и конструкция

Предназначен для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока в электро- и радиоаппаратуре. Сочленение резьбовое, тип — негерметичный, климатическое исполнение УХЛ, материал корпуса — металл, изолятор — карболит. Максимальная токовая нагрузка на контакт — до 35 А (общая — до 175 А).

Условия эксплуатации

Рабочая температура от -60 до +100 °C, выдерживает удары (до 5000 м/с² одиночные), вибрации и линейные нагрузки до 2000 м/с². Соответствует техническим условиям для промышленного применения.
