Назначение

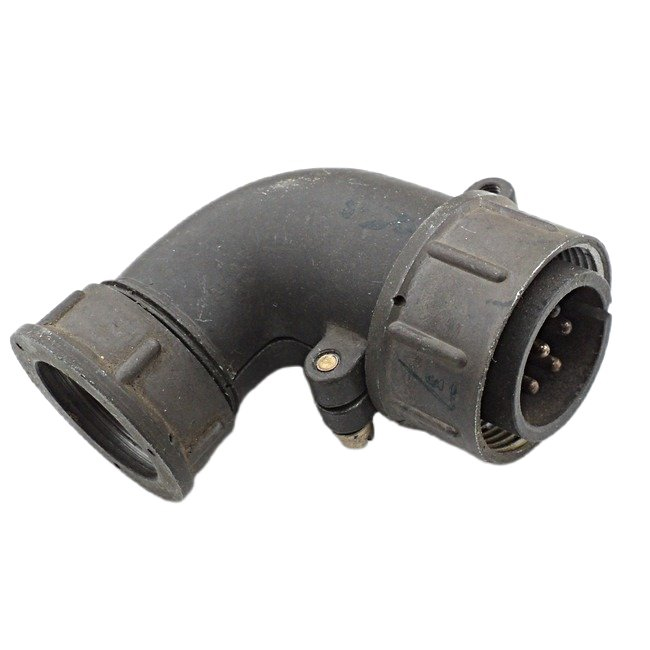

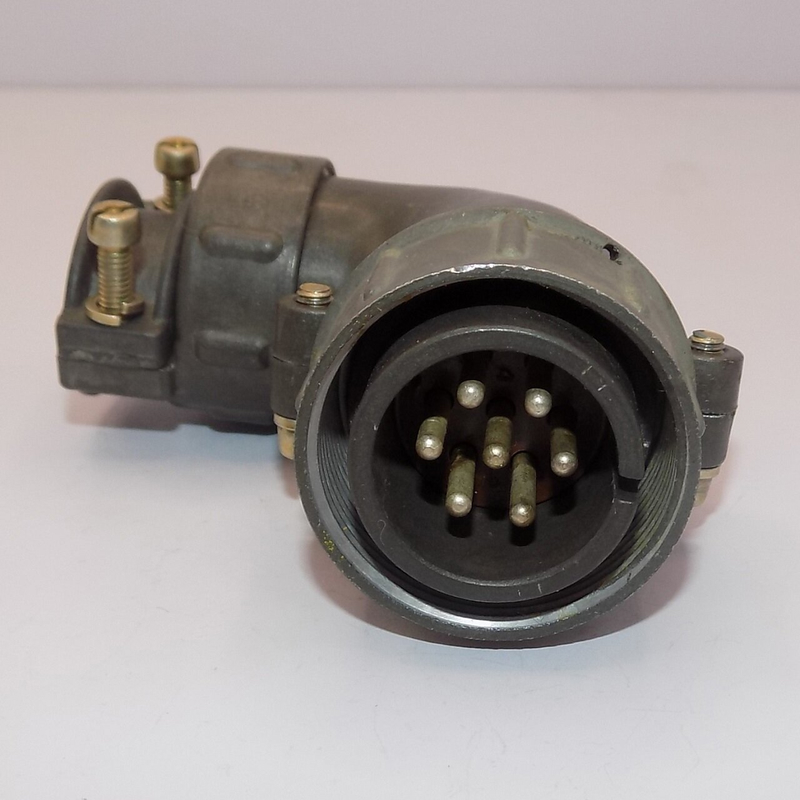

ШР28У7ЭГ9-К — это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля, выпускаемая заводом «Элекон». Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка обеспечивает надёжную коммутацию проводов, кабелей и блоков, применяется в составе разъёмных соединений, где требуется стабильная передача сигнала и питания.

Применение

Вилка используется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Она подходит для соединения проводов, кабелей и блоков в электро- и радиоаппаратуре, а также для внутреннего монтажа в климатическом исполнении УХЛ. При обеспечении защиты от пыли, воды и прямого воздействия окружающей среды допускается наружное применение.

Метод монтажа — пайка. Угловой патрубок и гайка предназначены для фиксации экранированного кабеля, что важно при работе с сигнальными цепями, чувствительными к помехам.

Технические характеристики

• Рабочий ток — 25 А
• Количество контактов — 7
• Диаметр контактов — 2,5 мм
• Покрытие контактов — серебро
• Сопротивление контактов — не более 1 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Количество сочленений-расчленений — 500
• Срок службы — не менее 15 лет
• Габариты — 76,1 на 63,4 на 38,5 мм
• Год — 2015

Условия эксплуатации

Температура воздуха при эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате и к ударам до 5000 метров на секунду в квадрате. Такие параметры позволяют применять вилку в аппаратуре, работающей в жёстких механических условиях.

Особенности и комплектация

Конструкция включает угловой патрубок и гайку для экранированного кабеля, что упрощает монтаж и обеспечивает механическую защиту места соединения. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического контакта. Вилка рассчитана на многократное сочленение и расчленение — до 500 циклов.

Артикул изделия — 51426, категория — ШР28, производитель — «Элекон». Страна производства, сертификаты, гарантийные условия и точная комплектация поставки в предоставленных данных не указаны.
