ШР28У7ЭГ9 — кабельная вилка серии ШР для надёжного соединения электрических цепей

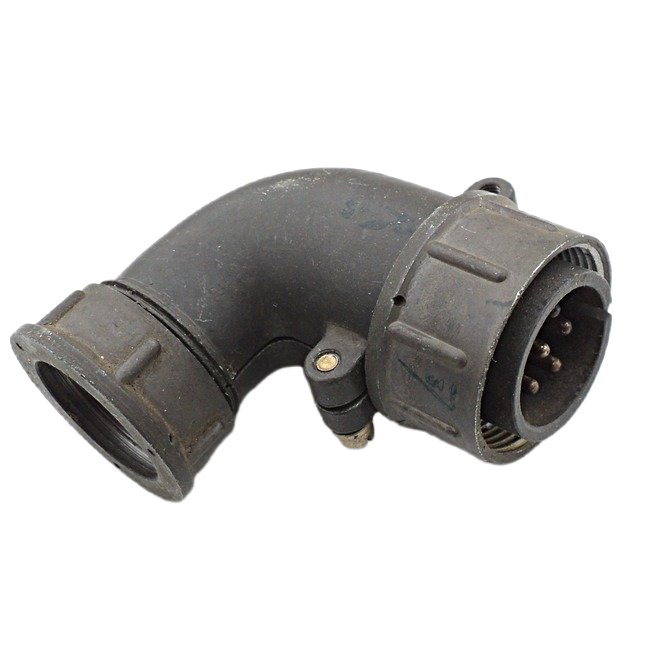

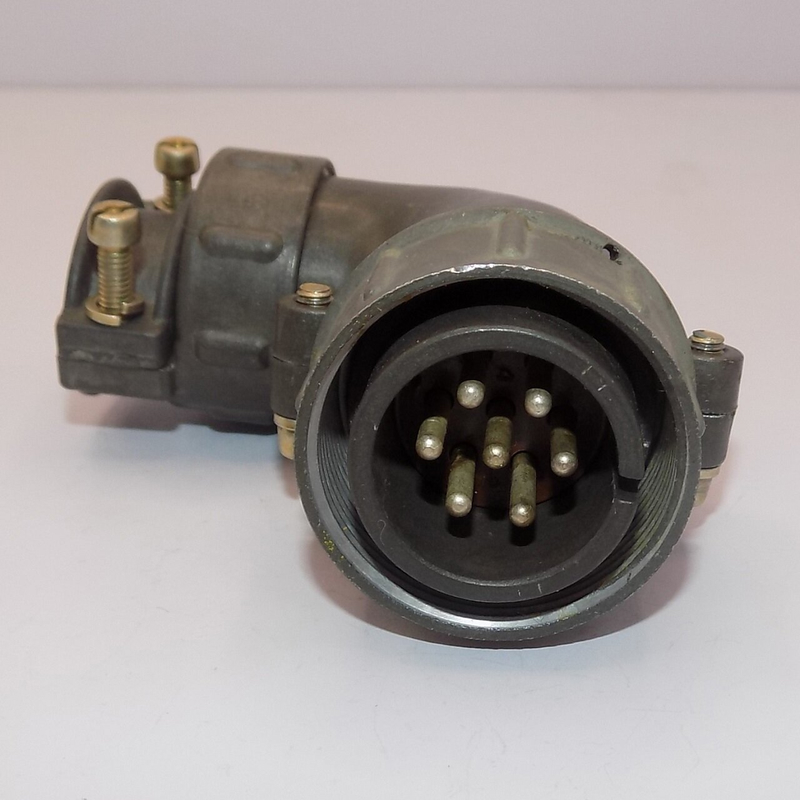

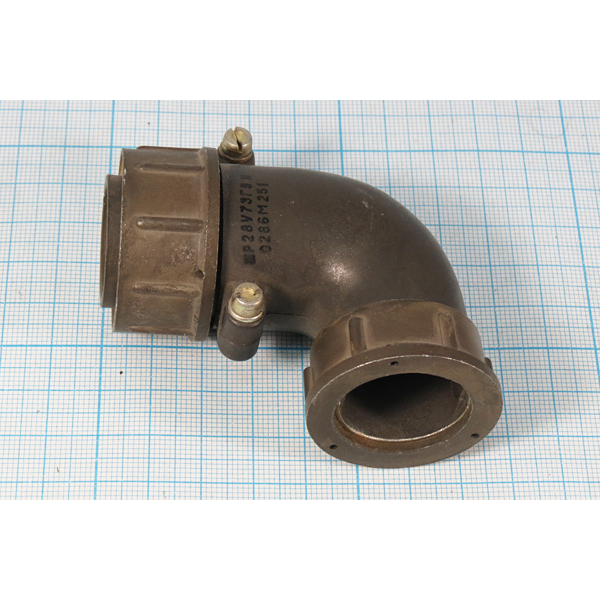

ШР28У7ЭГ9 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с семью штыревыми контактами. Разъём применяется для разъёмного соединения проводов, кабелей, блоков и узлов в электрооборудовании, радиоаппаратуре, системах автоматики и промышленной технике.

Конструкция с резьбовым сочленением обеспечивает механически устойчивое соединение, а одношпоночная поляризация исключает неправильную стыковку ответных частей. Соединитель рассчитан на объёмный монтаж с пайкой и подходит для эксплуатации в условиях, где важны вибростойкость, электрическая прочность и долговечность контактной группы.

Основные характеристики ШР28У7ЭГ9

Для исполнения ШР28У7ЭГ9 характерны семь контактов диаметром 2,5 мм, рабочий ток до 25 А на контакт и максимальное напряжение до 850 В. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и стабильности электрического контакта при длительной эксплуатации.

Расшифровка маркировки

Обозначение ШР28У7ЭГ9 несёт информацию о конструктивном исполнении соединителя:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 28 — условный размер корпуса.

• У — угловое исполнение патрубка.

• 7 — количество контактов.

• Э — исполнение, рассчитанное на применение с экранированным кабелем.

• Г9 — вариант конструктивного исполнения контактной части и кабельного ввода.

Угловой патрубок позволяет удобнее организовать вывод кабеля при ограниченном монтажном пространстве. Исполнение для экранированного кабеля особенно актуально для цепей управления, измерения, связи и автоматики, где необходимо уменьшить влияние электромагнитных помех.

Где применяется разъём ШР28У7ЭГ9

Кабельная вилка ШР28У7ЭГ9 предназначена для формирования надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока. Типичные области применения:

• Промышленные шкафы управления и автоматики.

• Электрооборудование станков и технологических установок.

• Контрольно-измерительная аппаратура.

• Радиоэлектронные устройства и испытательные комплексы.

• Системы передачи питания и управляющих сигналов.

• Кабельные сборки для соединения отдельных блоков оборудования.

• Техника, работающая при вибрационных и температурных воздействиях.

Соединители семейства ШР используют для соединения и разъединения кабелей, проводов, узлов и аппаратурных блоков в электрических цепях частотой до 3 МГц.

Конструктивные особенности

Корпус разъёма выполнен из металла, а изолятор — из электроизоляционного материала. Такое сочетание обеспечивает механическую прочность, требуемую электрическую изоляцию и устойчивость к эксплуатационным нагрузкам. Резьбовое соединение фиксирует вилку с ответной розеткой и помогает сохранять контакт при вибрации и механических воздействиях.

Контактные хвостовики рассчитаны на присоединение проводников сечением до 3 мм². Монтаж выполняется пайкой, поэтому при сборке кабельной части необходимо соблюдать технологию лужения, исключать перегрев изолятора и контролировать отсутствие перемычек между соседними контактами. Для данного исполнения допускается ограниченное число перепаек, что важно учитывать при ремонте и доработке кабельных сборок.

На что обратить внимание при подборе

При выборе ответной части и подготовке кабельной сборки для ШР28У7ЭГ9 следует проверить:

• Совместимость с ответной розеткой по серии, размеру корпуса и контактной формуле.

• Соответствие назначения контактов электрической схеме оборудования.

• Допустимый ток и сечение подключаемых проводников.

• Необходимость применения экранированного кабеля.

• Наличие пространства для углового вывода кабеля.

• Соответствие условий эксплуатации температурному диапазону и климатическому исполнению.

• Качество пайки, изоляции и фиксации кабеля в патрубке.

ШР28У7ЭГ9 подходит для задач, где требуется компактное, многоконтактное и механически надёжное соединение с резьбовой фиксацией. Сочетание семи контактов, корпуса размера 28, углового патрубка и исполнения под экранированный кабель делает этот разъём практичным решением для промышленной аппаратуры, систем управления и специализированной электроники.
