Назначение

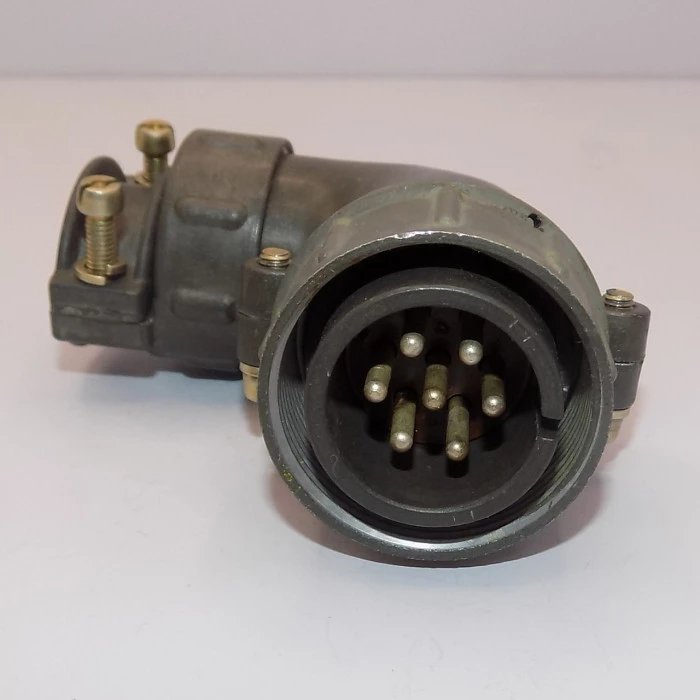

ШР28У7ЭГ7 представляет собой кабельную вилку (штыревой соединитель) серии ШР — низкочастотных цилиндрических разъёмов российского производства для промышленной электроники. Изделие предназначено для электрического соединения проводов, кабелей и блоков в электро- и радиоаппаратуре, включая промышленное оборудование и приборы. Вилка применяется там, где требуется надёжная разъёмная коммутация цепей при повышенных требованиях к механической прочности корпуса и стабильности контакта.

Конструкция и расшифровка обозначения

Маркировка ШР28У7ЭГ7 несёт полную информацию о конструктивных особенностях изделия:

• ШР — тип соединителя: цилиндрический, с резьбовым соединением.
• 28 — условный размер корпуса.
• У — угловой патрубок для кабельной части.
• 7 — количество контактов.
• Э — исполнение для экранированного кабеля.
• Г — вилка (штыревые контакты).
• 7 — код сочетания контактов.

Это модель с угловым патрубком, предназначенная для экранированного кабеля, с 7 контактами диаметром 1,5 мм. Конструкция корпуса металлическая, компактная, обеспечивает механическую защиту контактной группы и экранирование линии. Монтаж выполняется на кабель объёмного типа.

Электрические характеристики

Разъём работает в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В. Основные нормируемые параметры:

• Рабочий ток на контакт — 10 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество контактов — 7, диаметр каждого контакта — 1,5 мм.

Такое сочетание параметров позволяет использовать вилку в силовых и сигнальных цепях промышленной электроники, где требуются одновременно компактность и способность пропускать значительный ток.

Условия эксплуатации и ресурс

Изделие выпускается в климатическом исполнении УХЛ и рассчитано на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Эксплуатационные показатели долговечности:

1. Ресурс — 500 соединений и расчленений.
2. Наработка — 1000 часов.
3. Срок хранения — 15 лет.

Совокупность этих характеристик делает разъём пригодным для оборудования, работающего в жёстких климатических условиях и требующего редкого, но ответственного подключения.

Область применения и монтаж

ШР28У7ЭГ7 используется для соединения проводов, кабелей и блоков в электро- и радиоаппаратуре, включая промышленное оборудование и приборы. Вилка подходит для хвостовиков проводов сечением до 1,93 мм². Угловой патрубок упрощает прокладку кабеля в стеснённых условиях и снижает радиус изгиба при подводке к разъёму. Исполнение для экранированного кабеля обеспечивает защиту передаваемого сигнала от внешних помех, что важно при работе с чувствительной измерительной и управляющей аппаратурой.

Ключевые особенности

• Цилиндрический разъём серии ШР с резьбовым соединением.
• Угловой патрубок для кабельной части.
• Семь штыревых контактов диаметром 1,5 мм.
• Исполнение для экранированного кабеля.
• Рабочее напряжение до 850 В, ток на контакт до 10 А.
• Климатическое исполнение УХЛ, температура от минус 60 до плюс 100 градусов Цельсия.
• Артикул — 51423, категория — ШР28, производитель — Коннектор.

Год сведений о товаре — 2014. Указанные характеристики подтверждены данными каталога и приведены без изменений.
