ШР28У7ЭГ7-К — это вилка кабельная (2015 г.), относящаяся к серии соединителей ШР с условным размером корпуса 28. Она предназначена для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, для внутреннего и наружного монтажа (с защитой от пыли и влаги).

Характеристики

• Количество контактов: 7 шт., диаметр 1,5 мм (Э — исполнение, Г7 — вилка с 7 контактами). ?

• Максимальный ток на контакт: 20 А, общая нагрузка до 70 А. ?

• Покрытие контактов: серебро (по умолчанию), сопротивление контакта не более 2,5 мОм.

• Климатическое исполнение: УХЛ, температура от -60°C до +60°C (смена до +110°C), вибрация 1–5000 Гц до 300 м/с?, удары до 5000 м/с?.

• Сопротивление изоляции: не менее 5000 МОм, срок службы 15 лет, не менее 500 сочленений.

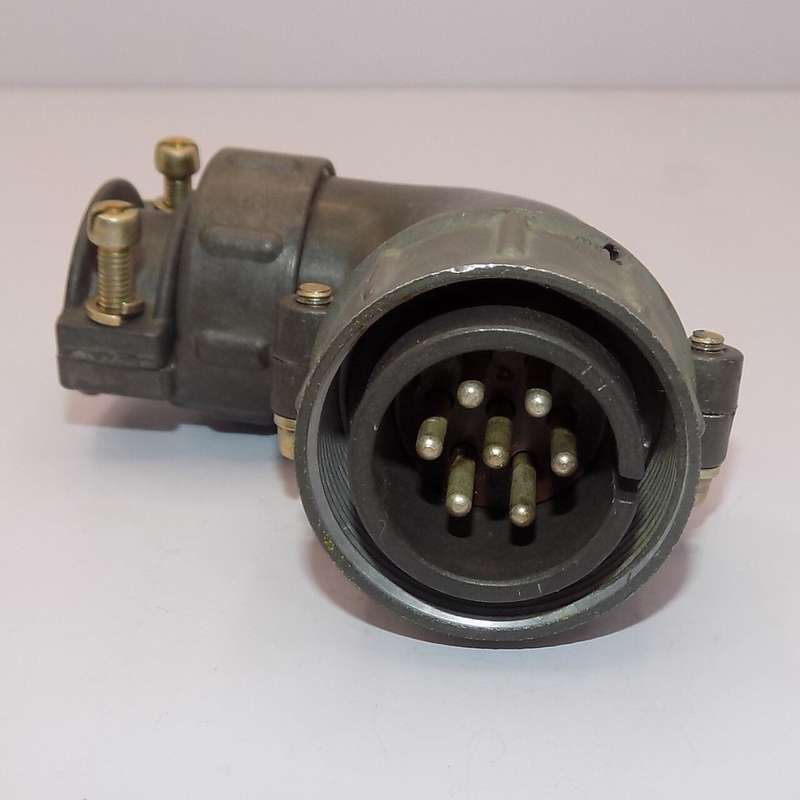

  Конструкция: кабельная с угловым патрубком (У), резьбовое соединение, монтаж пайкой.
