Назначение соединителя ШР28У7ЭГ7

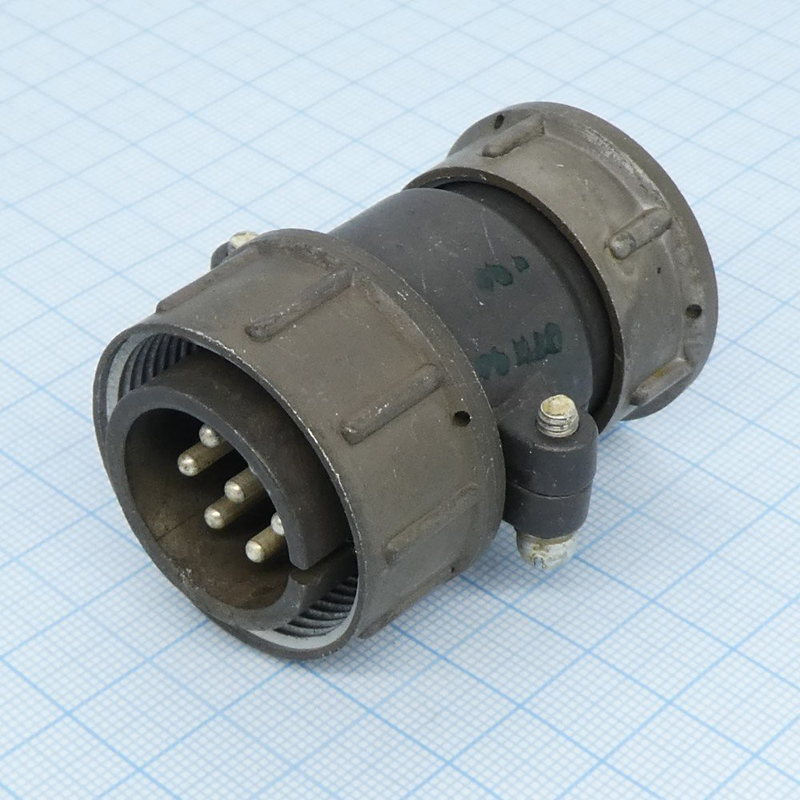

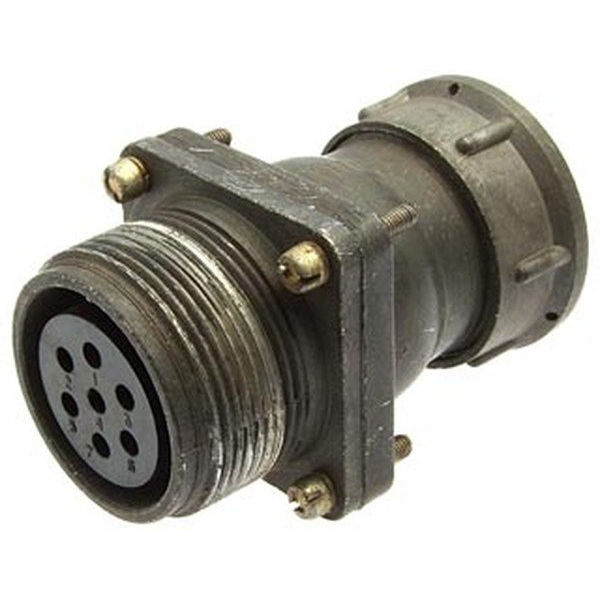

ШР28У7ЭГ7 — это кабельная вилка цилиндрического соединителя серии ШР, предназначенная для монтажа с экранированным кабелем в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное многократное сочленение и относительно высокая вибростойкость, а также возможность подключения экранированного кабеля.

Соединитель относится к разъёмам общепромышленного назначения и выпускается в климатическом исполнении УХЛ, то есть рассчитан на работу в умеренном и холодном климате. Конструкция негерметичная, кабельная.

Расшифровка обозначения ШР28У7ЭГ7

• ШР — тип соединителя, цилиндрический электрический разъём общепромышленного назначения.
• 28 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 7 — количество контактов, а именно 7 штук диаметром 1,5 мм.
• Э — гайка патрубка для экранированного кабеля.
• Г — часть соединителя «вилка» (кабельная).
• 7 (вторая цифра) — сочетание контактов, то есть набор стандартных типов контактов в этом разъёме.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данной модели. Иные параметры, не подтверждённые данными каталога, в описании не приводятся.

• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Рабочий ток на контакт — порядка 10–20 А в зависимости от конкретного исполнения и условий эксплуатации.
• Общая допустимая токовая нагрузка — до 70 А.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро (или серебро/никель).
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество циклов сочленения‑расчленения — до 500 циклов.
• Минимальная наработка — порядка 1000 часов работы.
• Срок сохраняемости изделия — не менее 15 лет.
• Климатическое исполнение — УХЛ, для работы в умеренном и холодном климате; исполнение негерметичное.

Монтаж и применение

Соединитель предназначен для присоединения многожильных проводов кабеля сечением до приблизительно 1,93 мм² на хвостовиках контактов. Монтаж выполняется с экранированным кабелем, для чего в конструкции предусмотрена гайка патрубка. Угловой патрубок исполнения «У» позволяет подводить кабель под углом к оси разъёма.

Область применения — распределительные и силовые цепи радиоэлектронной, промышленной и измерительной аппаратуры. Разъём подходит для участков, где важны стабильное переходное сопротивление контактов, выдерживание вибрационных нагрузок и возможность многократного повторного соединения и разъединения.

Благодаря семи контактам диаметром 1,5 мм и общей допустимой токовой нагрузке до 70 А изделие может использоваться как в сигнальных, так и в силовых цепях в пределах указанных напряжений и токов. При подборе режима работы следует опираться на рабочий ток на контакт и условия эксплуатации конкретного исполнения.

Краткое резюме

1. Тип: кабельная вилка цилиндрического соединителя серии ШР.
2. Число контактов: 7, диаметр 1,5 мм.
3. Напряжение: до 850 В амплитудного значения.
4. Ток: 10–20 А на контакт, до 70 А суммарно.
5. Покрытие контактов: серебро или серебро/никель.
6. Исполнение: негерметичное, климатическое УХЛ, с гайкой патрубка для экранированного кабеля.
7. Ресурс: до 500 циклов сочленения‑расчленения, наработка порядка 1000 часов, сохраняемость не менее 15 лет.
