Назначение соединителя ШР28У7ЭГ3 «5»

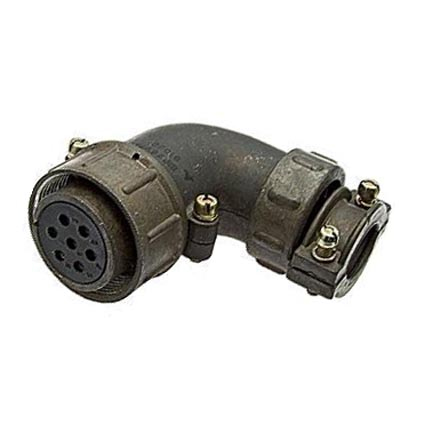

ШР28У7ЭГ3 «5» — низкочастотный цилиндрический электрический соединитель кабельного типа с угловым патрубком. Он предназначен для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря устойчивости к вибрациям и механическим нагрузкам он востребован в промышленном оборудовании и радиотехнике.

Расшифровка обозначения

Маркировка ШР28У7ЭГ3 содержит сведения о конструкции и исполнении изделия:

• ШР — тип соединителя: негерметичный цилиндрический.
• 28 — условный размер корпуса.
• У — кабельное исполнение с угловым патрубком.
• 7 — количество контактов.
• Э — экранированный кабель.
• Г — исполнение с гайкой.
• 3 — диаметр контактов, обычно 3,5 мм.

Индекс «5» в наименовании соответствует виду приёмки, указанному в характеристиках товара.

Технические характеристики

Соединитель рассчитан на эксплуатацию в жёстких условиях и сохраняет работоспособность при следующих воздействиях:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
• механические удары с ускорением до 350 метров на секунду в квадрате (35 g);
• температура окружающей среды от минус 60 до плюс 60 градусов Цельсия.

Электрические параметры изделия:

• сопротивление контактов — не более 0,75 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — до 5000 часов наработки;
• число сочленений-расчленений — до 500.

Особенности конструкции

Угловой патрубок кабельного исполнения позволяет прокладывать кабель под углом к оси соединителя, что удобно в стеснённых условиях монтажа. Исполнение с гайкой обеспечивает фиксацию сочленения, а экранированное исполнение снижает влияние помех на передаваемый сигнал. Негерметичное цилиндрическое исполнение подходит для эксплуатации внутри аппаратуры и оборудования.

Применение

Соединитель используется для коммутации электрических цепей в электро- и радиоаппаратуре, промышленном оборудовании и радиотехнических устройствах. Его применяют там, где требуются устойчивость к вибрации и ударам, широкий температурный диапазон и стабильные электрические параметры контактного соединения.

Название товара — ШР28У7ЭГ3 «5», артикул — 9865, категория — ШР28. Производитель в данных о товаре не указан.
