Назначение и область применения

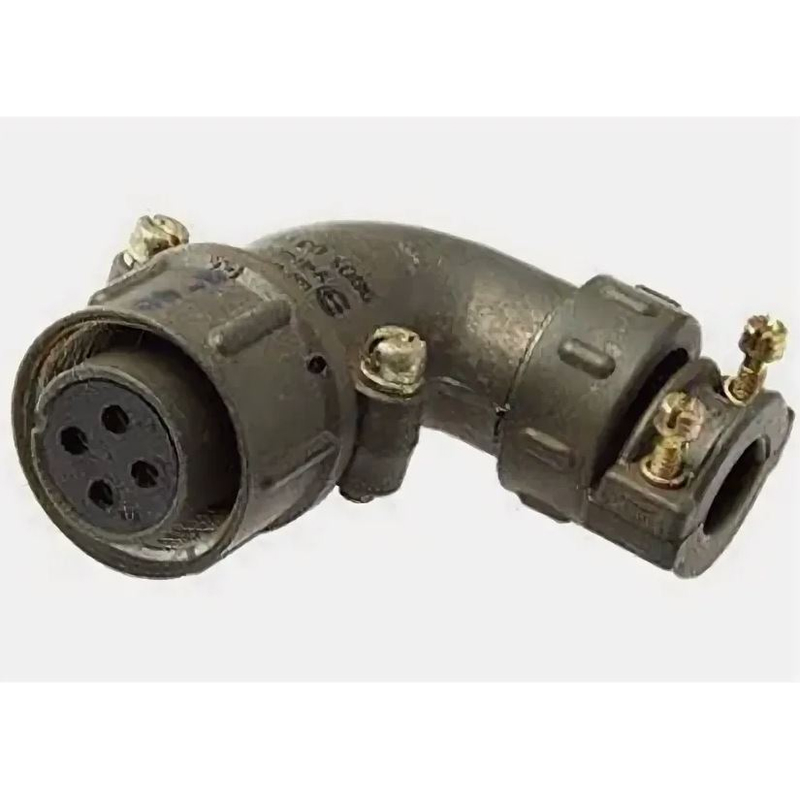

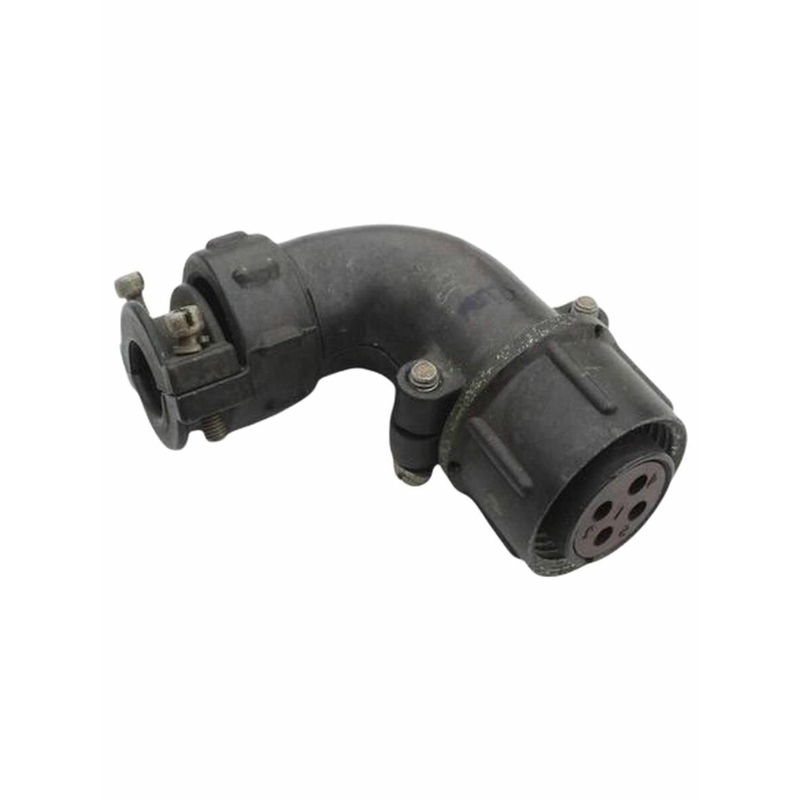

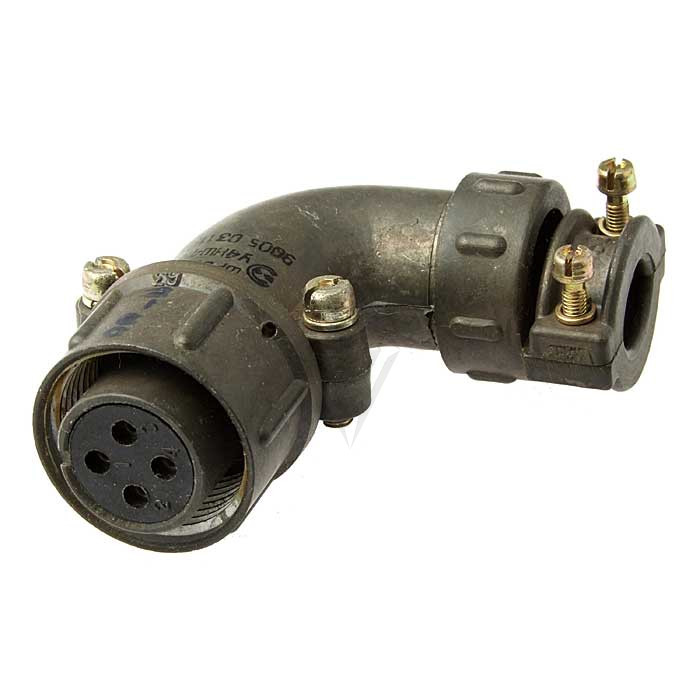

ШР28У6НШ4 представляет собой кабельную розетку с угловым патрубком, входящую в серию низкочастотных цилиндрических соединителей общего назначения. Изделие предназначено для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надежное соединение и разъединение электрических цепей постоянного и переменного тока. Конструкция розетки рассчитана на многократные циклы сочленения и расчленения, что делает её востребованной в устройствах с периодическим обслуживанием, контрольно-измерительном оборудовании и промышленной электронике.

Соединитель допускает применение как при внутреннем, так и при наружном монтаже. При установке вне помещений необходимо обеспечивать защиту от прямого воздействия пыли и влаги, поскольку корпус выполнен в негерметичном исполнении. Климатическое исполнение УХЛ позволяет использовать розетку в условиях умеренного и холодного климата, включая регионы со значительными перепадами температур.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит исчерпывающую информацию о его конструктивном исполнении и электрических параметрах. Каждый символ обозначения имеет строго определенное значение:

• ШР — тип соединителя: розетка;
• 28 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком, обеспечивающее удобный подвод кабеля в условиях ограниченного пространства;
• 6 — общее количество контактов: 4 шт. диаметром 1,5 мм и 2 шт. диаметром 3,5 мм;
• НШ — негерметичное исполнение с серебряным покрытием контактов;
• 4 — конкретная модификация изделия.

Угловой патрубок позволяет выполнять монтаж в стесненных условиях, когда прямой вывод кабеля невозможен или нежелателен с точки зрения компоновки аппаратуры. Контактная группа с комбинированным набором контактов двух диаметров обеспечивает одновременное подключение как сильноточных, так и сигнальных цепей в пределах одного соединителя.

Электрические и механические характеристики

Соединитель рассчитан на работу с токами различной величины в зависимости от диаметра контактов. Контакты диаметром 1,5 мм допускают рабочий ток до 10 А на каждый контакт, а контакты диаметром 3,5 мм — до 50 А на контакт. Суммарная токовая нагрузка на соединитель достигает 140 А, что позволяет использовать его в цепях питания повышенной мощности.

• Максимальное напряжение: 850 В амплитудного значения;
• Сопротивление контактов диаметром 1,5 мм: не более 5 мОм;
• Сопротивление контактов диаметром 3,5 мм: не более 1,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочий диапазон частот: до 3 МГц;
• Устойчивость к синусоидальной вибрации: диапазон 1–5000 Гц при ускорении 300 м/с²;
• Устойчивость к одиночным ударам: 5000 м/с²;
• Количество циклов сочленения–расчленения: 500.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость контактных пар. Высокие показатели сопротивления изоляции гарантируют надежную работу соединителя в цепях с жесткими требованиями к токам утечки. Устойчивость к вибрационным и ударным нагрузкам позволяет применять розетку в аппаратуре, эксплуатируемой в условиях механических воздействий, включая мобильные и транспортные установки.

Применение при монтаже

Розетка ШР28У6НШ4 предназначена для использования при монтаже радиоэлектронных узлов и блоков. Конструкция с угловым патрубком упрощает прокладку кабельных трасс и снижает механическую нагрузку на места пайки или обжима контактов. Изделие ориентировано на применение там, где требуется регулярное подключение и отключение кабельных сборок, а также в стационарных соединениях с повышенными требованиями к надежности контакта.

Артикул изделия: 51408.
