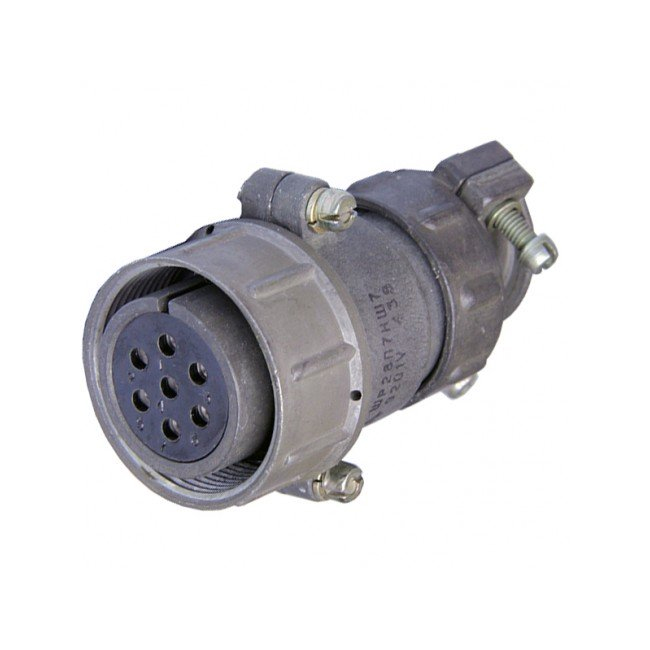

ШР28У6НШ РОЗЕТКИ «5»

Цена:

1250 ₽

Технические характеристики

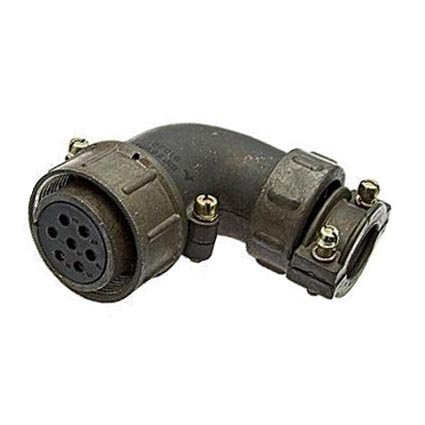

ШР28У6НШ5 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком, предназначенная для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Соединитель имеет условный размер корпуса 28, 6 контактов диаметром 1,5 мм, предназначен для неэкранированного кабеля (гайка патрубка типа Н). Максимальная токовая нагрузка достигает 150 А, амплитудное напряжение цепи — до 850 В, сопротивление изоляции — не менее 5000 МОм. Он выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000 м/с², работает при температурах от -60 до +60 °C (с учетом перегрева контактов до +110 °C) и пониженном давлении до 1,3·10⁻⁴ Па.

Electrical outlet technical drawing

Розетка монтируется пайкой, имеет резьбовое сочленение и одношпоночную поляризацию для точного подключения. Климатическое исполнение УХЛ подходит для внутреннего и наружного монтажа с защитой от пыли и влаги. Минимальная наработка — 1000 часов, количество циклов соединения-расчленения — 500, срок сохраняемости — 15 лет.

Эта модель часто используется в промышленных системах, включая HVAC и приборостроение, для обеспечения стабильной передачи сигналов и тока.

Описание

Назначение и область применения

ШР28У6НШ РОЗЕТКИ «5» (артикул 9842) представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР с угловым патрубком. Изделие предназначено для организации надёжного разъёмного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Конструкция с резьбовым сочленением и одношпоночной поляризацией обеспечивает точное подключение и исключает ошибки при монтаже.

Соединитель востребован в промышленных системах, включая оборудование HVAC и приборостроение, где требуется стабильная передача сигналов и тока. Климатическое исполнение УХЛ допускает установку как внутри помещений, так и снаружи, при условии защиты от прямого воздействия пыли и влаги в соответствии с условиями эксплуатации конкретного объекта.

Технические особенности и подтверждённые характеристики

Модель имеет условный размер корпуса 28 и оснащена 6 контактами диаметром 1,5 мм. Патрубок типа Н (гайка патрубка) рассчитан на подключение неэкранированного кабеля. Монтаж проводников выполняется пайкой, что обеспечивает стабильное переходное сопротивление и устойчивость к вибрационным нагрузкам.

Электрические параметры

Максимальная токовая нагрузка — до 150 А.
Амплитудное напряжение цепи — до 850 В.
Сопротивление изоляции — не менее 5000 МОм.

Механическая и климатическая стойкость

Синусоидальная вибрация — до 5000 Гц с ускорением 300 м/с² (30 g).
Механические удары — до 5000 м/с².
Диапазон рабочих температур — от минус 60 до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C.
Пониженное атмосферное давление — до 1,3·10⁻⁴ Па.

Эксплуатационные показатели и надёжность

Изделие рассчитано на продолжительную работу в составе радиоэлектронных комплексов и силовых цепей. Заявленные производителем показатели долговечности подтверждают пригодность соединителя для ответственных применений.

Минимальная наработка — 1000 часов.
Количество циклов соединения-расчленения — 500.
Срок сохраняемости — 15 лет.

Приёмка «5» соответствует требованиям к поставке изделий для специальных применений и подразумевает прохождение установленных процедур контроля качества. Наличие углового патрубка упрощает компоновку кабельных трасс в условиях ограниченного пространства, а резьбовое сочленение гарантирует плотное и виброустойчивое соединение ответных частей.

ШР28У6НШ РОЗЕТКИ «5» подходит для замены однотипных соединителей в действующем оборудовании и для комплектации новых устройств, где требуется проверенное временем сочетание высокой токовой нагрузки, широкого температурного диапазона и механической прочности.
