Назначение и область применения

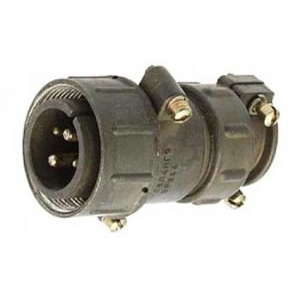

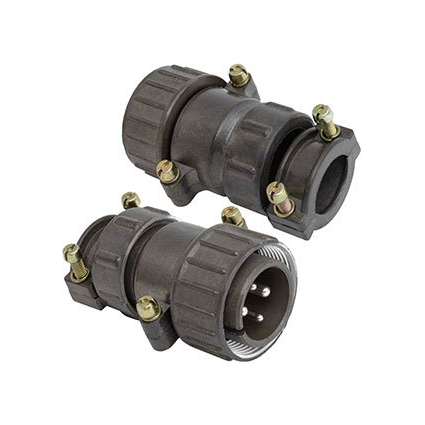

ШР28У6НГ4 «5» представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на работу при амплитудном напряжении до 850 В и применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Соединитель может эксплуатироваться как во внутренних, так и в наружных условиях при условии защиты от прямого воздействия пыли и влаги. Климатическое исполнение УХЛ позволяет использовать вилку в умеренном и холодном климате, включая неотапливаемые помещения и открытые площадки с соответствующими мерами герметизации.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР28У6НГ4 «5» содержит полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 28 — условный размер корпуса;
• У — угловое конструктивное исполнение с патрубком, обеспечивающее компактный вывод кабеля под углом к оси сочленения;
• 6 — количество контактов: 4 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм, что позволяет разделять силовые и сигнальные цепи в одном корпусе;
• Н — нормальные габариты;
• Г — покрытие контактов: серебро или никель, обеспечивающее низкое переходное сопротивление и стойкость к окислению;
• 4 — серия или вариант исполнения;
• «5» — приёмка, обозначающая категорию контроля качества и приёмо-сдаточных испытаний изделия.

Соединители серии ШР состоят из вилки и розетки с резьбовым соединением и одношпоночной поляризацией корпусов, исключающей неправильное сочленение и повреждение контактов при монтаже.

Технические характеристики и надёжность

Изделие демонстрирует высокие электроизоляционные свойства: сопротивление изоляции составляет не менее 5000 МОм. Ресурс соединителя рассчитан на 500 циклов сочленений-расчленений, а наработка составляет не менее 1000 часов, что подтверждает пригодность для длительной эксплуатации в стационарной и мобильной аппаратуре.

ШР28У6НГ4 «5» сохраняет работоспособность при интенсивных механических воздействиях. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Устойчивость к ударным нагрузкам подтверждена следующими показателями:

• одиночный механический удар — до 5000 м/с² (500 g);
• многократный механический удар — до 350 м/с² (35 g).

Соединитель предназначен для работы при пониженном атмосферном давлении до 1,3×10⁻⁴ Па и при температуре окружающей среды до +60 °С. Сочетание перечисленных характеристик обеспечивает стабильное электрическое соединение в условиях вибраций, перепадов давления и умеренных тепловых нагрузок, характерных для бортовой, испытательной и промышленной радиоаппаратуры.

Монтаж и совместимость

Угловое исполнение с патрубком упрощает прокладку кабеля в стеснённых монтажных пространствах и снижает механическую нагрузку на место пайки или обжима контактов. Ответная часть соединителя подбирается из розеток серии ШР с соответствующим условным размером корпуса 28 и количеством контактов 6, с учётом одношпоночной поляризации, гарантирующей однозначную ориентацию при сочленении.

Изделие применяется в аппаратуре, где требуется многократное подключение и отключение кабельных линий с сохранением стабильных параметров контакта. Контакты с покрытием серебром или никелем обеспечивают низкое переходное сопротивление и устойчивость к коррозии, что особенно важно при длительном хранении и эксплуатации в условиях повышенной влажности после герметизации соединения.
