Назначение

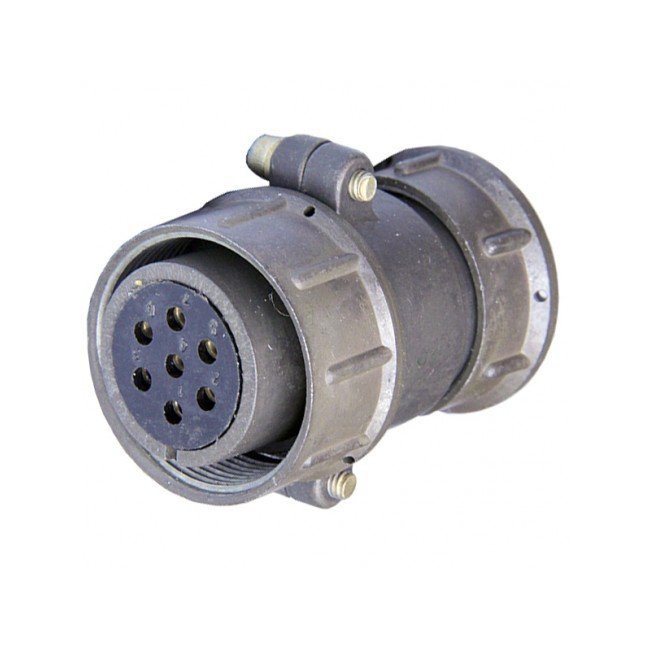

ШР28У6ЭШ4 — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя серии ШР (или СШР) с условным размером корпуса 28. Изделие предназначено для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Розетка применяется во внутренних и наружных условиях при наличии защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренно-холодном климате. Артикул изделия — 51410, категория ШР28, год выпуска — 2015.

Подтверждённые особенности

Маркировка и расшифровка

Обозначение соединителя расшифровывается по следующим элементам:

• ШР — тип соединителя (розетка);
• 28 — условный размер корпуса;
• У — угловой патрубок;
• 6 — количество контактов;
• ЭШ — гайка для экранированного кабеля;
• 4 — сочетание контактов.

Электрические и климатические характеристики

Розетка ШР28У6ЭШ4 работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие рассчитано на эксплуатацию в широком диапазоне климатических и механических воздействий.

Температура окружающей среды — от -60°C до +60°C, с возможностью работы до +110°C с учётом перегрева. Допускается работа при пониженном давлении 1,3·10 в степени минус 6 Па. Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц и ударные воздействия до 5000 метров в секунду в квадрате.

Применение

Розетка ШР28У6ЭШ4 применяется в радиоэлектронной аппаратуре специального и общего назначения для обеспечения надёжного разъёмного соединения электрических цепей. Угловой патрубок обеспечивает удобный отвод кабеля под углом, что актуально при монтаже в ограниченном пространстве. Наличие гайки для экранированного кабеля типа ЭШ позволяет использовать розетку с экранированными кабельными линиями, обеспечивая защиту от электромагнитных помех.

Конструкция с шестью контактами и сочетанием контактов типа 4 обеспечивает передачу нескольких электрических сигналов через один соединитель. Негерметичное исполнение означает, что розетка не предназначена для работы в условиях прямого воздействия агрессивных сред без дополнительной защиты, однако может применяться во внутренних и наружных условиях при обеспечении защиты от пыли и влаги.

Изделие относится к категории ШР28, что определяет его габаритно-присоединительные размеры и совместимость с другими соединителями данной серии аналогичного размера. Производитель не указан. Сведения о сертификатах, стандартах и гарантии в предоставленных данных отсутствуют.
