Назначение и область применения

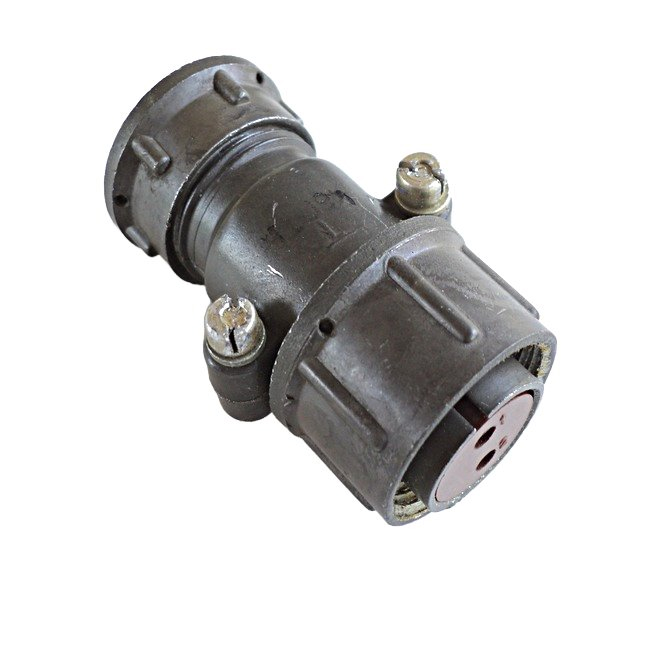

Кабельная розетка ШР28У6ЭШ «5» представляет собой соединитель общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории разъёмов типа ШР28 и рассчитано на работу с экранированным кабелем. Конструктивная особенность модели — угловой патрубок, позволяющий подводить кабель под углом к оси соединителя, что особенно удобно при монтаже в стеснённых условиях и при компоновке аппаратуры с ограниченным внутренним пространством.

Соединитель применяется как во внутренних, так и в наружных установках. При использовании вне помещений защита от пыли и влаги обеспечивается потребителем — изделие не является герметичным само по себе, однако его климатическое исполнение УХЛ допускает эксплуатацию в умеренно холодном климате. Разъём подходит для жёстких условий работы в составе аппаратуры, где предъявляются повышенные требования к надёжности электрических соединений и устойчивости к механическим воздействиям.

Технические характеристики

Кабельная розетка оснащена шестью контактами диаметром 1,5 мм. Контактная группа рассчитана на рабочий ток до 10 А. Максимальное рабочее напряжение постоянного тока составляет 850 В. Электрические параметры изделия обеспечивают устойчивую передачу сигналов и питающих напряжений в широком диапазоне нагрузок.

Сопротивление контактов не превышает 2,5 мОм, что гарантирует минимальные потери в точке соединения. Сопротивление изоляции составляет не менее 5000 МОм — высокий показатель, обеспечивающий надёжную изоляцию токоведущих цепей друг от друга и от корпуса при работе с повышенными напряжениями.

Диаметр хвостовиков контактов позволяет выполнять пайку проводов сечением до 1,93 квадратного миллиметра. Ресурс соединителя составляет 500 циклов сочленений и расчленений. Минимальная наработка изделия — 1000 часов, что подтверждает пригодность разъёма для длительной эксплуатации в составе серийной аппаратуры.

Условия эксплуатации

ШР28У6ЭШ «5» сохраняет работоспособность в широком температурном диапазоне от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Дополнительно учитывается возможный перегрев контактов до плюс 110 градусов Цельсия, что позволяет применять разъём в устройствах с интенсивной токовой нагрузкой.

Изделие отличается высокой механической устойчивостью. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, а также одиночные удары с ускорением до 5000 метров в секунду за секунду. Разъём сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля, что расширяет область его применения вплоть до авиационной и специальной техники.

Конструкция и монтаж

• Тип соединителя: кабельная розетка с угловым патрубком
• Серия: ШР28
• Количество контактов: 6
• Диаметр контактов: 1,5 мм
• Метод монтажа: пайка
• Тип соединения: резьбовое
• Габаритные размеры корпуса: примерно 76,1 на 63,4 на 38,5 мм
• Климатическое исполнение: УХЛ
• Приёмка: «5»

Резьбовое соединение обеспечивает надёжную фиксацию ответной части и исключает самопроизвольное разъединение при вибрационных и ударных воздействиях. Монтаж контактов выполняется методом пайки, что позволяет получить долговечное и стабильное электрическое соединение с проводниками кабеля.

Артикул изделия — 9846. Розетка предназначена для экранированного кабеля, что особенно важно при работе с высокочастотными и слаботочными сигналами, чувствительными к внешним электромагнитным помехам. Угловая конструкция патрубка упрощает трассировку кабеля внутри корпуса аппаратуры и снижает механическую нагрузку на место пайки.
